  • 产品说明及使用方法:

    FZW32-12/T630-20系列户外交流高压真空断路器负荷开关

    一、概述

        主要用途FZW32-12/T630-20型户外高压隔离真空负荷开关是新一代高压电器产品。经严格的型式试验和长期试运行考核。各项技术性能指标全部达到GB-3804IEC标准。该产品主要为城网农网建设的改造而设计,适用额定电压12KV。三相交流50HZ的供电网络中,该产品底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳钢,确保了机体在户外环境下的正常运行,零部件采用不锈钢材料,确保了负荷开关的耐用性,稳定性和防水 防盐雾等性能该产品具有体积小 重量轻 外型美观 操作简便 高参数,开断能力大,安全可靠,电寿命长,可频繁操作。少维护 断口明显等级具显著的特点。操作方式采用单杆式手动操作,也可采用电动,远控操作。


    二、主要技术参数

    2.1、负荷开关主要技术参数

    序号

    名称

    单位

    参数

    1

    额定电压

    KV

    12

    2

    额定频率

    HZ

    50

    3

    额定电流

    A

    630

    4

    额定有功负载开断电流

    A

    630

    5

    额定才环开断电流

    A

    630

    6

    5%额定有功负载开断电流

    A

    31.5

    7

    额定电缆充电开断电流

    A

    10

    8

    1min工频耐受电压:真空





    断口相关 相对地/隔离断

    KV

    42/48

    9

    雷电冲击耐受电压;相向相对





    /隔离断口

    KV

    75/85

    10

    额定短时耐受电流(热稳定)

    KA

    20

    11

    额定短路持续时间

    S

    4

    12

    额定峰值受电流(动稳定)

    KA

    50

    13

    额定短路关合开关

    KA

    50

    14

    机械寿命

    10000

    15

    真空灭弧室触头允许磨损厚度

    mm

    0.5

    16

    手动操作力矩

    Nm

    200

    17

    额定空载变压器开断容量

    KVA

    1600

    18

    额定开断电容器组电流

    A

    100


    2.2、负荷开关真空灭弧室装置配调整技术参数

    序号

    名称

    单位

    参数

    1

    触头开距

    mn

    5=1

    2

    平均分闸速度

    m/s

    1.1=0.2

    3

    三相分闸不同期

    ms

    5

    4

    三相合闸不同期

    ms

    5

    5

    带电体之间及相对地距离

    mn

    200

    6

    辅助同睡电阻

    μΩ

    400


    2.3、隔离刀装置配调整技术参数

    序号

    名称

    单位

    参数

    1

    隔离刀正压力

    N

    300=50/

    2

    触刀最后分离点到静触头距离

    mm

    180mm

    3

    进出线端

    μΩ

    150

    4

    机械寿命

    1000

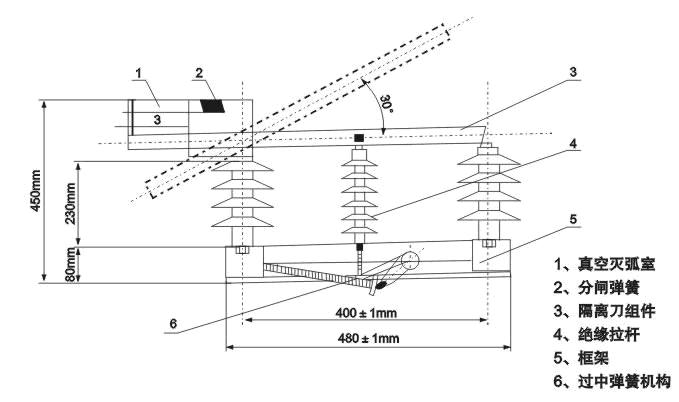

    三、外形安装尺寸
