  • 产品说明及使用方法:

    FN2,FN3-12系列户内高压负荷开关

    一、概述

        FN3-10(R)型户内交流高压负荷开关系三相交流50Hz的高压开关设备,用于额定电压为10KV的电力系统中,作为正常情况下分,合电路之用。负荷开关带有RN型高压熔断器,可开断短路电流,作为过载与短路之用。


    二、结构简介

        负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成。底架由钢板焊接而成,并装有传动机构。闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头。灭弧装置与装置及喷嘴构成。在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作。


    三、主要技术参数

    额定电压(KV)

    额定电流(A)

    额定开断电流(KA)

    额定峰值耐受电流(KA)

    额定短时耐受电流(KA)

    额定短路持续时间(S)

    重量(KG)

    cosφ=0.15

    cosφ=0.17

    10

    400

    8.5

    1.45

    25

    8.5

    5

    50

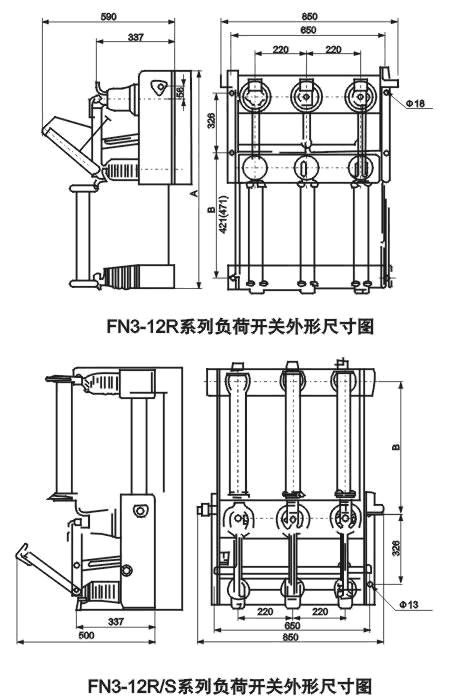

    四、外形安装尺寸
