  • 产品说明及使用方法:

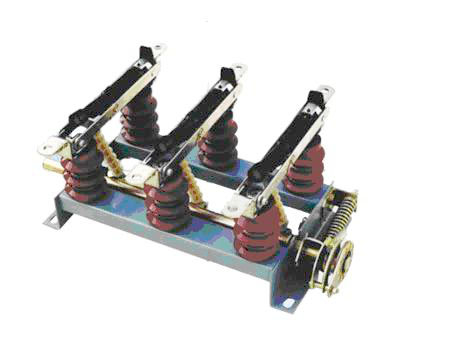

    FN5-12系列户内高压负荷开关

    一、概述

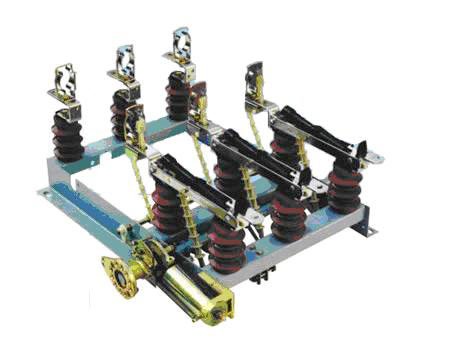

        FN5-12R(L)型户内交流高压负荷开关一熔断器组合电器适用于50HZ、12KV的电网络中,作为开断负荷电流及关合电流之用。带有熔断器的负荷开关可切断短路电流作保护开关之用。
        本负荷开关可配用CS6-1型手动操作机构、本产品专用CS口手动或CJ口电动操作机构。


    二、使用环境条件

    *周围空气温度:+40℃~-25℃(电动不低于-5℃);
    *海拔不超过1000 m;
    *相对湿度:日平均值不大于95%,月平均值不大于90%(+25℃);
    *周围空气应无腐蚀性或可燃性气体及水蒸汽体等明显污染;
    *无经常性的剧烈运动。


    三、主要技术参数

    项目

    单位

    数据

    额定电压

    KV

    12

    最高工作电压

    KV

    12.7

    额定频率

    HZ

    50

    额定电流

    A

    400

    630

    额定短时耐受民流(热稳定)

    KA/S

    12.5/4

    20/2

    额定峰值耐受电流(热稳定)

    KA

    31.5

    50

    额定闭环开断电流

    A

    400

    630

    额定有功负载开断电流

    A

    400

    630

    5%额定有功负载开断电流

    A

    20

    31.5

    额定电缆充电开断电流

    A

    10

    额定空载变压器载断电流



    1250kVA变压器的空载电流

    额定短路关合电流

    KA

    315

    50

    额定电流开断次数

    负荷/

    100%2

    30%75

    1min工频耐受电压(有限值)对地、相同/隔离断口

    KV

    12/48

    工频耐受电压隔离断口间

    KV

    53

    雷电冲击耐受(峰值)对地、相同/隔离断口

    KV

    75/85

    分合痼操作力距(力)

    NmN

    90180

    100200

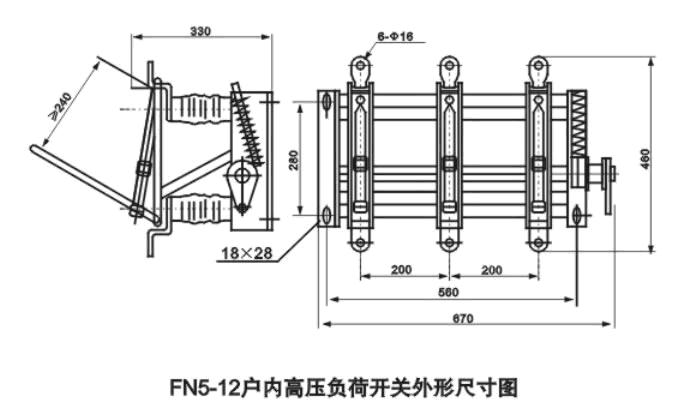

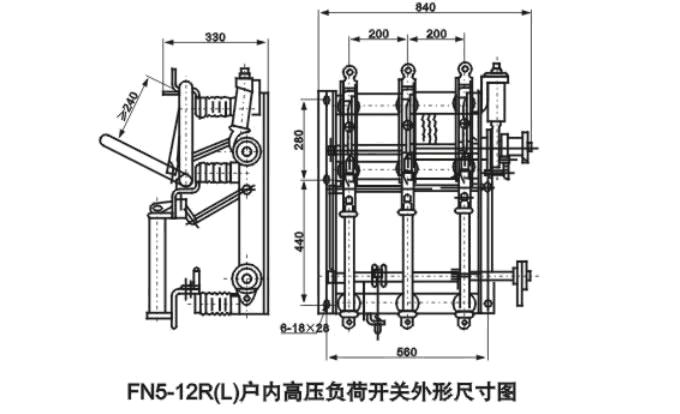

    四、外形安装尺寸
