  • 产品说明及使用方法:

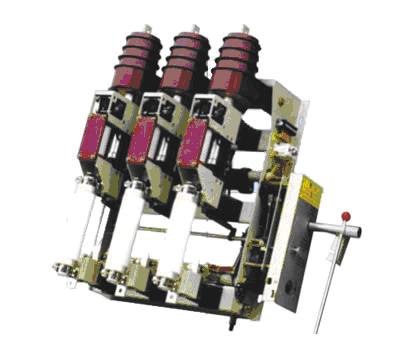

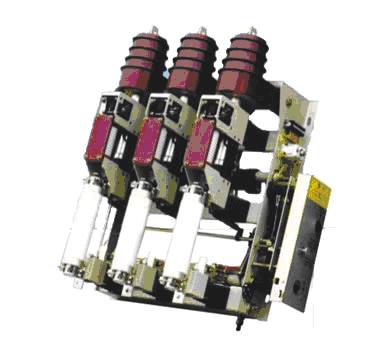

    FZN25-12系列户内高压负荷开关熔断器组合器

    一、概述

        主要用途FZN25-12D/T630-20真空负荷开关和FZN25-12F,R组合电器主要用于10KV三相交流50Hz,环网或终端的供电的市区配电站和工业用电设备中,作负荷控制和短路保护用,由于组合电器对变压器等设备的保护使用比断路器更可靠,特别适用于环网,比辐射供电单元和箱式变电站。


    二、主要技术参数

    序号

    18项目

    单位

    FN25-12D/1630-20

    FN25-12D/630-31.5

    1

    额定电压

    KV

    12

    2

    额定频率

    HZ

    50

    ?

    3

    额定电流

    A

    630

    100

    4

    额定绝
    缘水平

    1min 工频耐受电压

    KA



    雷电冲击耐受电压(峰值)



    5

    4s热稳定电

    KA

    20

    6

    额定动稳定电流(峰值)

    KA

    50

    7

    额定有功负载开断电流A

    A

    630

    630

    8

    额定闭环开断电流A

    A

    630

    630

    9

    额定电缆充电开断电流A

    A

    10

    10

    10

    额定转移电流A

    A



    200

    11

    额定开断空载变压器容量

    KV/A

    1250

    12

    额定短路开断电流

    KA



    31.5

    13

    额定短路关合电流(峰值)

    KA

    50

    80(预期值)

    14

    接地开关额定热稳定电流

    KA

    20

    20

    15

    接地开关额定动稳定电流(峰值)

    KA

    50

    50

    16

    分合闸操作电源额定电

    KA

    DC220110 AC220110

    17

    机械寿命(负荷开关/接地地开头)

    KA

    10000/2000

    三、外形安装尺寸
