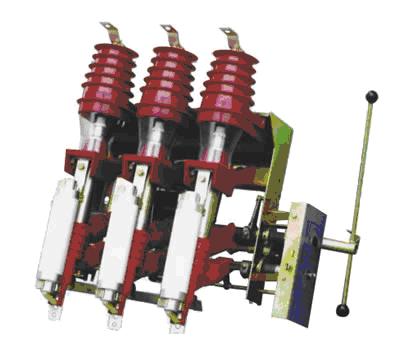

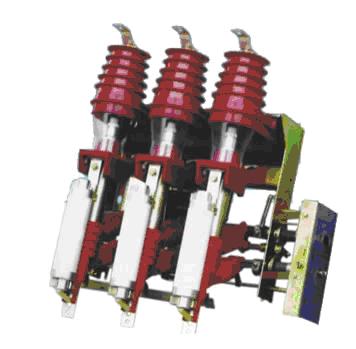

FN12-12系列户内高压负荷开关及熔断器组合器

FN12-12系列户内高压负荷开关及熔断器组合器

FN12-12系列户内高压负荷开关及熔断器组合器

一、概述

    FN12-12D/630-20型户内交流高压负荷开关(以下简称FN12-12D负荷开关)是额定电压为12KV,额定频率为50HZ的三相高压开关设备,用于分合负荷电流,闭环电流,空载变压器和电缆充电电流,关合短路电流。配装接地开关的负荷开关,可以承受短路电流。
    FN12-12R.D/100-31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FN12-12R.D组合电器)是FN12-12D负荷开关断与S口LAJ-12(XRNT口-12)高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流:负荷开关开断工作电流,熔断器开断短路电流,联合开断工作电流与全短路电流之间的任何过电流,同时熔断器通过其撞击器使负荷开关分闸。

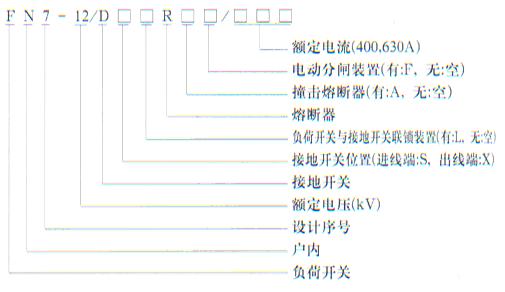

二、型号及含义

FN12-12系列户内高压负荷开关及熔断器组合器


三、使用环境条件

正常工作环境
*周围空气温度
     上限:+40℃,下限:-25℃。
*海拔
海拔高度为1000m及以下。
*相对湿度:月平均值不大于90%,日平均值不大于95%。
*周围空气应不受腐蚀性或可燃性气体及水蒸汽体等明显污染。
*无经常性的剧烈运动。
*耐污秽等级:II级。
如使用条件超过上述规定,由用户与制造厂协商确定。


四、主要技术参数

序号

项目

单位

FN12-12D/630-20

FN12-12R.D/125-31.5

1

额定电压

KV

12

2

额定频率

HZ

50

3

额定电流

A

630

125

4

雷电冲击耐受电压

KV

对地及相间75、隔离断85

5

1min工频耐受电压

KV

对地及相间42、隔离断48

6

额定热稳定电流

KA

204s

7

额定动稳定电流

KA

50

8

额定关合电流(峰值)

KA

50



9

额定短路开断电流

KA



31.5

10

额定转移电流

KA



1.5

11

最大开断电流(参考值)

KA

1.8

12

开断空载变压器容量

Kva

1250

13

额定电缆充电电流

A

10

14

额定有功负载电流开断次数

>100

15

撞击器触发负载电流开断次数

S



>0.06

16

接地开关热稳定电流

KA



20(2s)

17

接地开关热稳定电流(峰值)

KA

50

50

18

电动机操作电源电压

V

AC220DC48

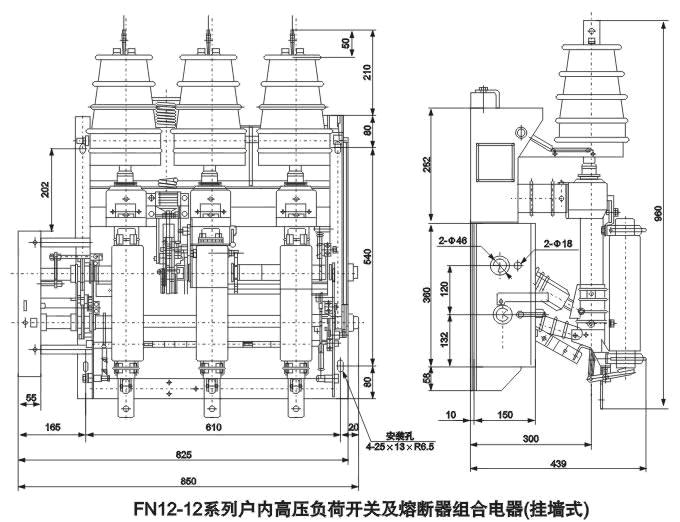

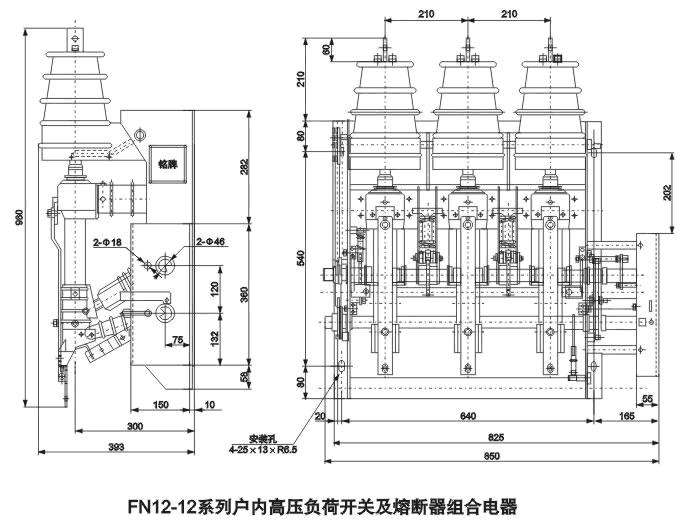

五、外形安装尺寸

FN12-12系列户内高压负荷开关及熔断器组合器

FN12-12系列户内高压负荷开关及熔断器组合器
