产品介绍

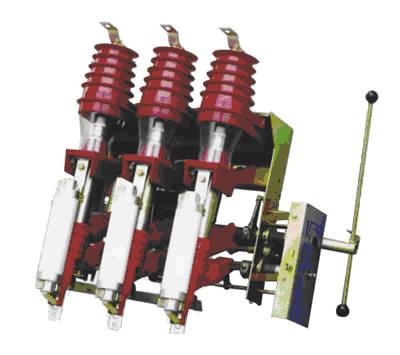

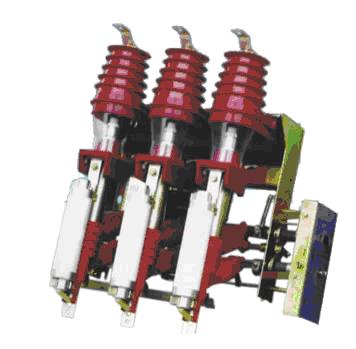

FN12-12系列户内高压负荷开关及熔断器组合器

一、概述

FN12-12D/630-20型户内交流高压负荷开关（以下简称FN12-12D负荷开关）是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FN12-12R.D/100-31.5型户内交流高压负荷开关--熔断器组合电器（以下简称FN12-12R.D组合电器）是FN12-12D负荷开关断与S口LAJ-12（XRNT口-12）高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

二、型号及含义

FN12-12系列户内高压负荷开关及熔断器组合器

三、使用环境条件

正常工作环境
*周围空气温度
上限：+40℃，下限：-25℃。
*海拔
海拔高度为1000m及以下。
*相对湿度：月平均值不大于90%，日平均值不大于95%。
*周围空气应不受腐蚀性或可燃性气体及水蒸汽体等明显污染。
*无经常性的剧烈运动。
*耐污秽等级：II级。
如使用条件超过上述规定，由用户与制造厂协商确定。

四、主要技术参数

序号	项目	单位	FN12-12D/630-20	FN12-12R.D/125-31.5
1	额定电压	KV	12
2	额定频率	HZ	50
3	额定电流	A	630	125
4	雷电冲击耐受电压	KV	对地及相间75、隔离断85
5	1min工频耐受电压	KV	对地及相间42、隔离断48
6	额定热稳定电流	KA	20（4s）
7	额定动稳定电流	KA	50
8	额定关合电流（峰值）	KA	50
9	额定短路开断电流	KA		31.5
10	额定转移电流	KA		1.5
11	最大开断电流（参考值）	KA	1.8
12	开断空载变压器容量	Kva	1250
13	额定电缆充电电流	A	10
14	额定有功负载电流开断次数	次	>100
15	撞击器触发负载电流开断次数	S		>0.06
16	接地开关热稳定电流	KA		20(2s)
17	接地开关热稳定电流（峰值）	KA	50	50
18	电动机操作电源电压	V	AC220、DC48
