氧化锌避雷器内部结构示意图

发布时间:2021-12-29 13:03:44     关键字:氧化锌避雷器,  返回列表
    我们知道,氧化锌避雷器的结构是根据电压由多节组合而成的,其中35-110KV氧化锌避雷器是单节,220KV氧化锌避雷器由两节组成,500KV氧化锌避雷器由三节组成,750KV氧化锌避雷器收四节组成。
    氧化锌避雷器主要结构包括避雷元件,绝缘底坐,其在220KV氧化锌避雷器顶部均安装有均压环,用于改善电压分布。

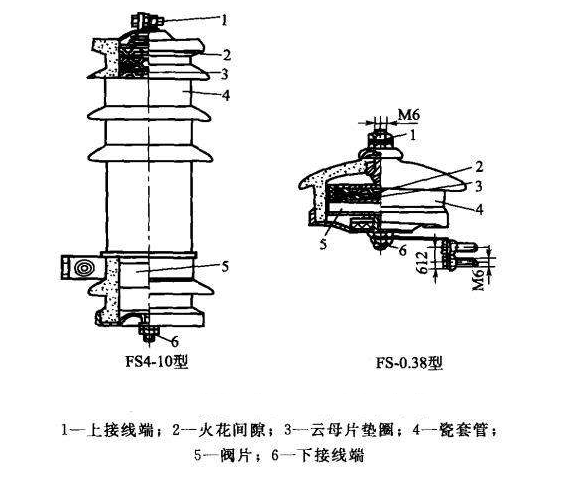

    氧化锌避雷器内部结构示意图如下:
    氧化锌避雷器内部结构示意图
    内部结构说明如下:
    避雷元件由氧化锌压敏电阻,绝缘支架,密封垫,压力释放装置等组成,氧化锌压敏电阻是一种多组分多晶陶瓷半导体,内部有孔,氧化锌压敏电阻是以氧化锌为主,并附加少量的金属添加剂,将它们充分混合后造粒成形,经高温焙烧而成的,若用显微镜观察电阻片,它是有,氧化锌晶粒,尖晶石晶粒,晶界成和孔隙组成,氧化锌晶粒是电阻率为0.01-0.1,尺寸为10-30氧化锌组成,固熔有微量的CO,MN等元素,尖晶石晶粒是氧化锌和氧化锑组成的复合氧化锌,此外还含有CO,MN,NI,CR等杂质,粒径约为几个微米左右,晶界成由多种添加物组成,是添加剂的富集区,看到晶粒为10的氧化锌晶粒周围包由添加剂形成的厚为0.1左右的氧化物膜,孔隙分布于氧化锌晶粒和晶界层内,氧化锌避雷器电阻片通常用尼龙或是机械强度高,吸潮能力小的聚脂玻璃纤维引拔棒作为支撑材料固定,外用绝缘筒与瓷套相隔离,为了改善电场分布情况,在500KV及以上氧化锌避雷器并联电容器,增加氧化锌避雷器电阻片的总电流,以取得更好的均压的效果。
