  • 产品说明及使用方法:

    3~220kv无间隙金属氧化锌避雷器



    一、概述

        本公司生产的瓷外套无间隙金属氧化锌避雷器品种多、规格全,按使用场所分为配电型、电站型、保护电容器组型、保护旋转电机型、变压器中性点保护型、电气化铁道型。

        产品性能满足国标GB11032-2000(eqv IEC 60099-4:1991)《交流无间隙金属氧化物避雷器》。


    二、技术标准

        产品生产执行的标准为GB11032-2000(eqv IEC60099-4:1991)《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。


    三、使用环境

    1.环境温度为—40℃~+40℃;
    2.海拔高度不超过2000m;
    3.电源频率为48Hz~62Hz;
    4.最大风速不超过35m/s;
    5.地震裂度7度及以下地区。
    长期施加的电压不超过其最高持续运行电压。


    四、产品特点

        1.体积小、重量轻,耐碰撞、运输无碰损失,安装灵活,特别适合在开关柜内使用;
        2.特殊结构,整体模压成型,无气隙、密封性能好,防潮防爆;
        3.爬电距离大,增水性好,耐污能力强,性能稳定,减少运行维护;
        4.独特配方的氧化锌电阻片,高容量,低泄露;
        5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。

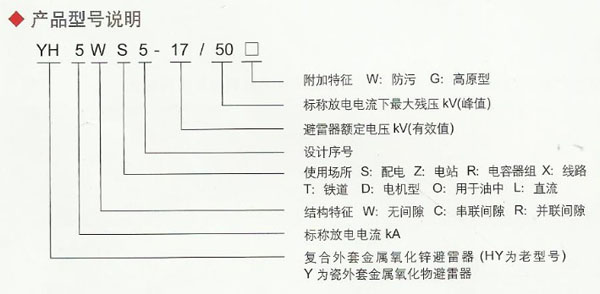

    五、产品型号说明

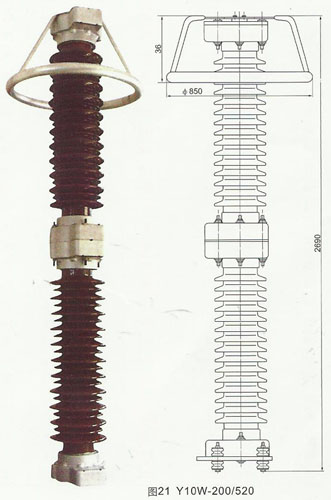

    六、外形及安装尺寸

    序号

    避雷器型号

    系统额定电压

    避雷器额定电压

    持续运行电压

    直流lmA电压

    雷电冲击电流下残压

    操作冲击电流下残压

    方波同流容量(2ms

    大电流冲击耐受

    0.75UimA下泄漏电流

    使用场所

    KV r.m.s

    kV

    kVp

    A

    kA

    ≯μA

    1

    Y5WS-5/15

    3

    5

    4.0

    7.5

    15

    12.8

    150

    40

    50

    配电

    2

    Y5WS-10/30

    6

    10

    8.0

    15.0

    30

    25.6

    3

    Y5WS-17/50

    10

    17

    13.6

    25.0

    50

    42.5

    4

    Y5WZ-5/13.5

    3

    5

    4.0

    7.2

    13.5

    11.5

    200

    65

    50

    电站

    5

    Y5WZ-10/27

    6

    10

    8.0

    14.4

    27

    23.0

    6

    Y5WZ-17/45

    10

    17

    13.6

    24.0

    45

    28.3

    7

    Y5WZ-5/134

    35

    51

    40.8

    73.0

    134

    114

    400

    65

    50

    8

    Y5WZ-51/130

    35

    51

    40.8

    73.0

    130

    112

    9

    Y5W-51/125

    35

    51

    40.8

    73.0

    125

    110

    10

    Y5W-54/134

    35

    54

    43.2

    77.0

    134

    114

    11

    Y10W-1/125

    35

    51

    40.8

    74.0

    125

    110

    600

    100

    50

    12

    Y10W-54/134

    35



    43.2

    76.0

    134

    114

    13

    Y10W-54/130

    35

    54

    43.2

    75.0

    125

    112

    14

    Y5W-100/360

    110

    100

    78.0

    145

    134

    221

    600

    100

    50

    15

    Y5W-108/281

    110

    108

    84.0

    160

    130

    239

    16

    Y10W-100/260

    100

    100

    80.0

    1550

    260

    221

    600

    100

    100

    17

    Y10W-08/281

    118

    108

    84.0

    160

    281

    239

    18

    Y10W-200/520

    220

    200

    160.0

    304

    520

    221

    800

    100

    50

    19

    Y5WR-5/13.5

    3

    5

    4.0

    7.2

    13.5

    10.5

    400

    65

    50

    并联电容器组

    20

    Y5WR-10/27

    6

    10

    8.0

    14.4

    27

    21.0

    21

    Y5WR-17/45

    10

    17

    13.6

    24.0

    45

    35.0

    22

    Y5WR-51/134

    35

    51

    40.8

    73.0

    134

    105

    600

    100

    23

    Y10WD-51/134

    35

    51

    40.8

    73.0

    134

    104

    800

    24

    Y5WD-4/9.5

    3.15

    4

    3.2

    5.7

    9.5

    7.6

    400

    65

    50

    发电机

    25

    Y5WD-8/18.7

    6.3

    8

    6.3

    11.2

    18.7

    15

    26

    Y5WD-13.5/31

    10.5

    13.5

    10.5

    18.6

    31.0

    25.0

    27

    Y5WD-17.5/51

    13.8

    17.5

    13.8

    24.4

    40.0

    32.0

    28

    Y5WD-20/45

    15.8

    20

    15.8

    28.0

    450

    36.0

    29

    Y5WD-23/51

    18.0

    23

    18.0

    31.9

    51

    4.08

    30

    Y5WD-25/56.2

    20.0

    25

    20.0

    35.4

    56.2

    45.0

    31

    Y2.5WD-4/9.5

    3.15

    4

    3.2

    5.7

    9.5

    7.6

    200

    40

    50

    电动机

    32

    Y2.5WD8/18.7

    6.3

    8

    6.3

    11.2

    18.7

    15.0

    33

    Y2.5WD-13.5/31

    10.5

    13.5

    10.5

    18.6



    31.0

    25.0

    34

    Y5WD-2.4/6

    1.9

    2.4

    1.9

    3.4

    6.0

    5.0

    200

    10

    50

    机电中性点

    35

    Y1.5WD-4.8/12

    3.15

    4.8

    3.8

    6.8

    12.0

    10.0

    36

    Y1.5WD-8/19

    6.3

    8

    6.4

    11.4

    19.0

    15.9

    37

    Y1.5WD-10.5/23

    8.4

    10.5

    8.4

    14.9

    23.0

    19.2

    38

    Y1.5WD-12/26

    9.6

    12

    9.6

    17.0

    26.0

    21.6

    39

    Y1.5WD-13.7/29.2

    11.0

    13.7

    11.0

    19.5

    29.2.

    24.3

    40

    Y1.5WD-15.2/31.7

    12.2

    15.2

    12.2

    21.6

    31.7

    26.4

    41

    Y5WT-42/120

    27.5

    42

    34.0

    65.0

    120

    98.0

    400

    65

    50

    电气化铁道

    42

    Y5WT-84/240

    55.0

    84

    68.0

    130

    240

    196

    43

    Y1.55W-60/144

    110

    60

    48.0

    85.0

    144

    135

    400

    65

    50

    变压器中性点

    44

    Y1.55W-72/186

    110

    72

    58.0

    103

    186

    174
