  • 当前位置:首页-复合绝缘子-FXBW4-(1-35)棒形悬式复合耐张型绝缘子
  • FXBW4-(1-35)棒形悬式复合耐张型绝缘子

    导读:FXBW4-(1-35)棒形悬式复合耐张型绝缘子
    标签(tags): FXBW4,绝缘子,复合绝缘子,
    点击数:
  • 产品说明及使用方法:



    FXBW4-(1-35)棒形悬式复合耐张型绝缘子

    一、概述

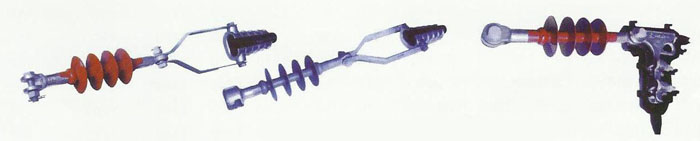

        复合耐张绝缘子适用于污秽地区,尤其在重污秽地区使用,其抗张强度高,防污性能好,安装使用方便等,采用各种金具联结结构,与线路金具连接紧凑。


    二、外形及参数

    产品型号

    额定电压(kV)

    额定机械负荷(KN)

    结构高度(mm)

    绝缘距离(mm)

    最小公称爬电距离(mm)

    雷电冲击耐受电压(峰值)(kV)

    1min工频耐受电压(有效值)(kV)

    FXBW4-1/70-XX

    1

    70

    300

    110

    280

    30

    7

    FXBW4-6/70-XX

    6

    70

    340

    150

    360

    60

    25

    FXBW4-10/7O-XX

    10

    70

    380

    200

    480

    95

    45

    FXBW4-15/70-XX

    15

    70

    420

    240

    600

    110

    60

    FXBW4-20/70-XX

    20

    70

    460

    290

    720

    130

    70

    FXBW4-24/70-XX

    24

    70

    460

    290

    720

    150

    75

    FXBW4-28/70-XX

    28

    70

    640

    335

    840

    180

    85

    FXBW4-33/70-XX

    33

    70

    680

    380

    960

    205

    90

    FXBW4-35/70-XX

    35

    70

    680

    380

    960

    230

    95

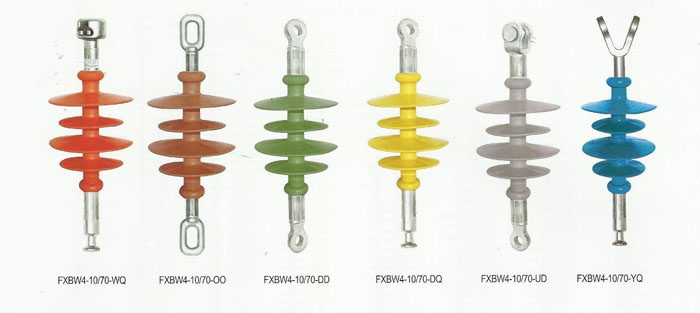

    注:附加字母-XX表示:产品金具结构、(W-球窝,Q-球头,U-双耳,D-单耳,U-Y型,O-O型环,L-代表两端连接金具呈90度转角;默认为平行,T表示第一个伞为特大伞形。
