  • 产品说明及使用方法:

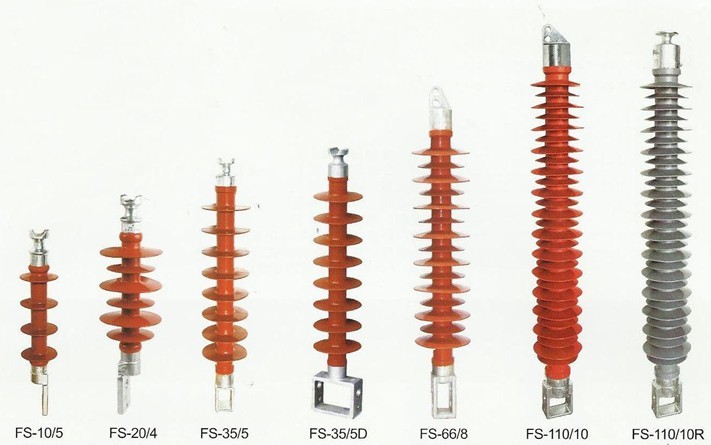

    FS-(10-220)复合横担绝缘子

    一、概述

        复合横担绝缘子能有效地利用狭窄的走廊开压送电,适用于城网技术改造,能降低杆塔高度,可节约大量的人力、物力和财力,由于其弯曲强度高,可防止瓷横担容易出现的级连断裂事故,是瓷横担所无法替代的产品;体积小,重量轻,防震、抗冲击能力强、不需人工清扫,为安全运行提供保障。


    二、技术参数表

    规格型号

    额定电压kV

    额定弯曲负荷kN

    结构高度(mm)

    绝缘距离(mm)

    最小公称爬电距离(mm)

    雷电全波冲击耐受电压kV

    工频湿耐受电压1 min kV

    图号

    FS-10/2.5

















    10

    2.5

    390

    240

    370

    150

    60

    1

    FS-10/5

    10

    5

    480

    320

    440

    150

    60

    2

    FS-35/5

    35

    5

    620

    480

    1200

    265

    100

    3

    FS-35/10

    35

    10

    600

    460

    1400

    265

    100

    3

    FS-66/5

    66

    5

    1020

    800

    2000

    450

    180

    4

    FS-66/10

    66

    10

    1020

    800

    2000

    450

    180

    4

    FS-66/12.5

    66

    12.5

    1020

    800

    2000

    450

    180

    5

    FS-110/8

    110

    8

    1270

    1050

    2900

    550

    230

    6

    FS-110/10

    110

    10

    1270

    1050

    2900

    550

    230

    7

    FS-110/16

    110

    16

    1270

    1050

    2900

    550

    230

    8

    FS-220/5

    220

    5

    2160

    1945

    6300

    1000

    395

    9

    FS-220/8

    220

    8

    2018

    1800

    6300

    1000

    395

    10

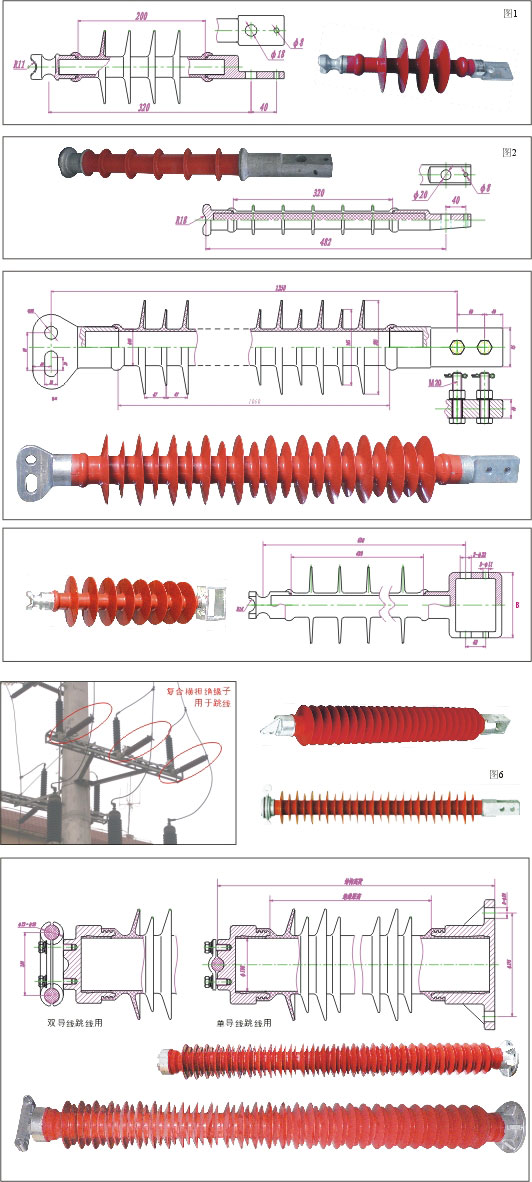

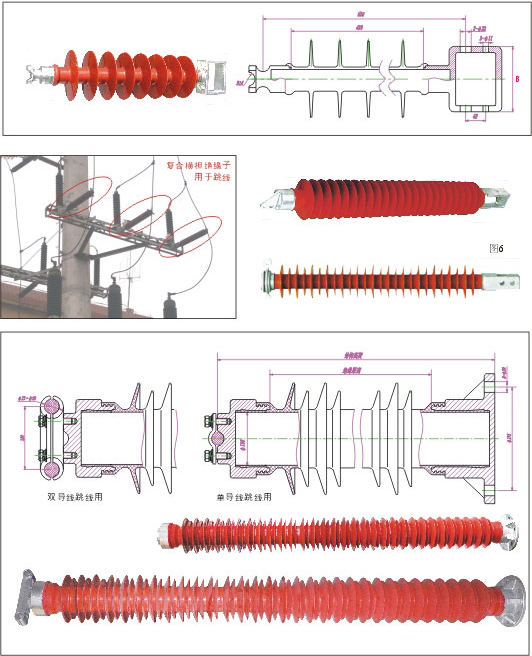

    三、尺寸图
