  • 当前位置:首页-陶瓷穿墙套管-CWB-35KV/(400-2000)A圆铜棒户内外高压穿墙套管
  • CWB-35KV/(400-2000)A圆铜棒户内外高压穿墙套管

    导读:CWB-35KV/(400-2000)A圆铜棒户内外高压穿墙套管
    标签(tags): CWB-35KV,高压穿墙套管,
    点击数:
  • 产品说明及使用方法:

    CWB-35KV/(400-2000)A圆铜棒户内外高压穿墙套管

    一、概述

        高压穿墙套管(以下简称套管)适用于额定电压(10~35)kV, 频率(15~60)Hz的三相交流系统电站和变电所配电装置上 ,供导电部分穿过隔板、墙壁或其它接地物,起绝缘支持和外部导线(母线)间固定连接之用。

    使用环境条件
    1)户内套管
     环境温度不高于+40℃,不低于-40℃
     海拔不超过l000m
     相对湿度月平均值不大于90%
     周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
     无经常性的剧烈振动

    2)户外套管
     环境温度不高于+40℃,不低于-40℃;
     海拔不超过l000m;
     风速不大于34m/s
     产品的使用环境的空气污秽程度,按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级;
     无经常性的剧烈振动


    二、产品特点

        套管由瓷件、金属附件、安装法兰和导电排(杆)等组成。



    三、用途及分类

        穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。
        穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
        当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。
        户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。
        穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。



    四、型号说明

    五、安装使用说明

        1.穿墙瓷套管适用于工频交流额定电40.5kv以下,安装地点周围环境温度为-40℃~+40℃,海拔不超过1000m之电站及变电所配电装置。
        2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
        3.穿墙瓷套管在运行中如产生局部放电现象时,应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象,如有应及时采取临时均压措施。
        4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋最大尺寸开孔。

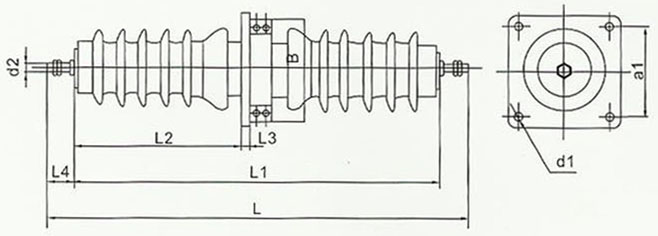

    六、外形及安装尺寸

    型号



    额定电压KV

    额定电流A

    5秒钟短时电流kA不小于

    户外端公称爬电距离mm

    工频电压kv不小于

    BIL KV peak 不小于

    弯曲破坏负荷kN不小于

    干耐受

    湿耐受

    击穿

    可见电晕

    CWB-35/400

    35

    400

    7.2

    595

    110

    80

    176

    25.8

    195

    7.5

    CWB-35/600

    35

    600

    12

    595

    110

    80

    176

    25.8

    195

    7.5

    CWB-35/1000

    35

    1000

    20

    595

    110

    80

    176

    25.8

    195

    7.5

    CWB-35/1500

    35

    1500

    30

    595

    110

    80

    176

    25.8

    195

    7.5

    CWWB-35/2000

    35

    2000

    40

    810

    110

    80

    176

    25.8

    195

    7.5



    L

    L1

    L2

    L3

    L4

    B

    d1

    d2

    a1

    920

    815

    372

    16

    50

    225

    4-Φ15

    M14*1.5

    200

    920

    815

    372

    16

    50

    225

    4-Φ15

    M20*1.5

    200

    940

    815

    378

    16

    50

    225

    4-Φ15

    M30*2

    200

    940

    815

    378

    16

    60

    225

    4-Φ15

    M39*3

    200

    955

    815

    433

    20

    70

    250

    4-Φ15

    M45*3

    200
