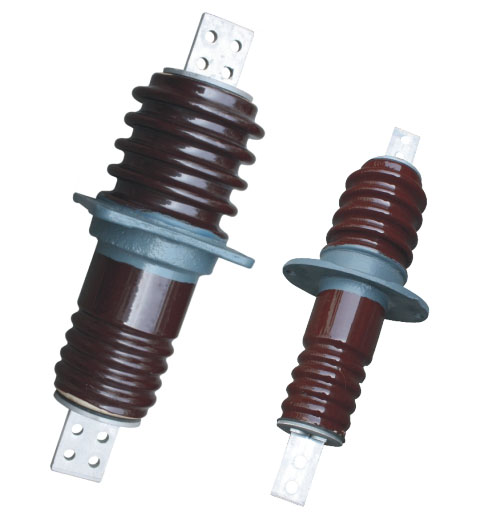

    CWB-10KV/(200-1500)A户内外铜导体高压穿墙套管

    一、10kv穿墙套管概述

        高压穿墙套管(以下简称套管)适用于额定电压(10~35)kV, 频率(15~60)Hz的三相交流系统电站和变电所配电装置上 ,供导电部分穿过隔板、墙壁或其它接地物,起绝缘支持和外部导线(母线)间固定连接之用。

    使用环境条件
    1)户内套管
     环境温度不高于+40℃,不低于-40℃
     海拔不超过l000m
     相对湿度月平均值不大于90%
     周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
     无经常性的剧烈振动

    2)户外套管
     环境温度不高于+40℃,不低于-40℃;
     海拔不超过l000m;
     风速不大于34m/s
     产品的使用环境的空气污秽程度,按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级;
     无经常性的剧烈振动


    二、产品特点

        套管由瓷件、金属附件、安装法兰和导电排(杆)等组成。



    三、用途及分类

        穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。
        穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
        当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。
        户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。
        穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。



    四、型号说明

    五、安装使用说明

        1.穿墙瓷套管适用于工频交流额定电40.5kv以下,安装地点周围环境温度为-40℃~+40℃,海拔不超过1000m之电站及变电所配电装置。
        2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
        3.穿墙瓷套管在运行中如产生局部放电现象时,应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象,如有应及时采取临时均压措施。
        4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋最大尺寸开孔。



    六、外形及安装尺寸



    型号



    图号

    额定电压kv

    额定电流A

    5秒钟短时电流kA

    户外端公称爬电距离mm

    工频电压KV r.m.s 不小于

    全波冲击耐受电压kv peak 不小于

    弯曲破坏负荷EN不小于

    干耐受

    湿耐受

    击穿

    CWB-10/200

    2

    10

    200

    3.8

    230

    47

    30

    75

    80

    4

    CWB-10/400

    2

    10

    400

    7.2

    230

    47

    30

    75

    80

    4

    CWB-10/630

    2

    10

    630

    12

    230

    47

    30

    75

    80

    4

    CWB-10/1000

    3

    10

    1000

    20

    230

    47

    30

    75

    80

    4

    CWB-10/1250

    3

    10

    1250

    20

    230

    47

    30

    75

    80

    4

    CWB-10/1500

    3

    10

    1500

    30

    230

    47

    30

    75

    80

    4



    主要尺寸图mm

    L

    L1

    L2

    L3

    L4

    B

    d1

    d2

    a1

    a2

    a3

    b

    b1

    δ

    500

    350

    158

    10

    75

    115

    2-Φ12

    2-Φ12

    175

    30

    15

    30

    3

    -

    500

    350

    75

    115

    2-Φ12

    2-Φ12

    175

    30

    15

    40

    3

    -

    500

    350

    75

    115

    2-Φ12

    2-Φ12

    175

    30

    15

    40

    6

    -

    520

    360

    80

    150

    4-Φ12

    4-Φ12

    150

    30

    15

    60

    8

    -

    520

    360

    80

    150

    4-Φ12

    4-Φ12

    150

    30

    15

    60*2

    8

    10

    520

    360

    80

    150

    4-Φ12

    4-Φ12

    150

    30

    15

    60*2

    8

    10
