  • 产品说明及使用方法:

    CC、CB-10/200-2000A圆铜棒户内高压穿墙套管

    一、概述

        高压穿墙套管(以下简称套管)适用于额定电压(10~35)kV, 频率(15~60)Hz的三相交流系统电站和变电所配电装置上 ,供导电部分穿过隔板、墙壁或其它接地物,起绝缘支持和外部导线(母线)间固定连接之用。

    使用环境条件
    1)户内套管
     环境温度不高于+40℃,不低于-40℃
     海拔不超过l000m
     相对湿度月平均值不大于90%
     周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
     无经常性的剧烈振动

    2)户外套管
     环境温度不高于+40℃,不低于-40℃;
     海拔不超过l000m;
     风速不大于34m/s
     产品的使用环境的空气污秽程度,按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级;
     无经常性的剧烈振动


    二、产品特点

        套管由瓷件、金属附件、安装法兰和导电排(杆)等组成。



    三、用途及分类

        穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。
        穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
        当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。
        户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。
        穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。



    四、型号说明

    五、安装使用说明

        1.穿墙瓷套管适用于工频交流额定电40.5kv以下,安装地点周围环境温度为-40℃~+40℃,海拔不超过1000m之电站及变电所配电装置。
        2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
        3.穿墙瓷套管在运行中如产生局部放电现象时,应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象,如有应及时采取临时均压措施。
        4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋最大尺寸开孔。

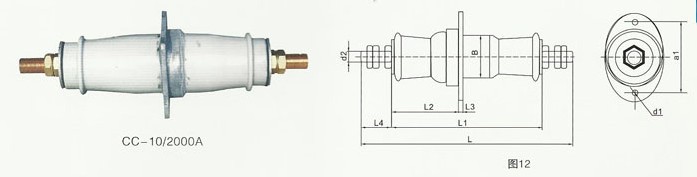

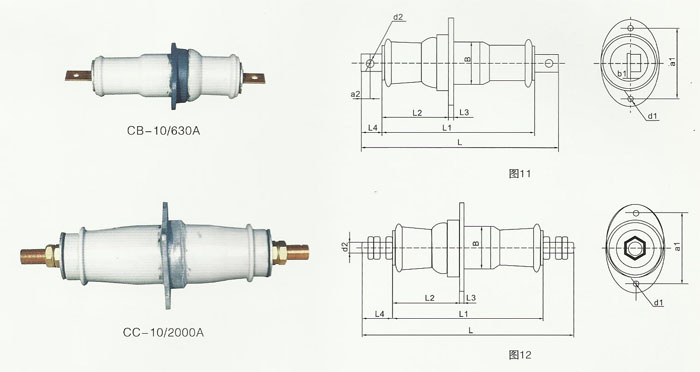

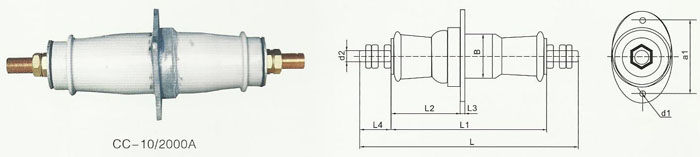

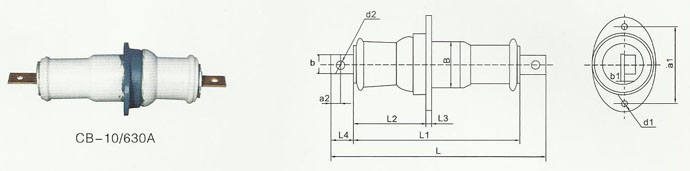

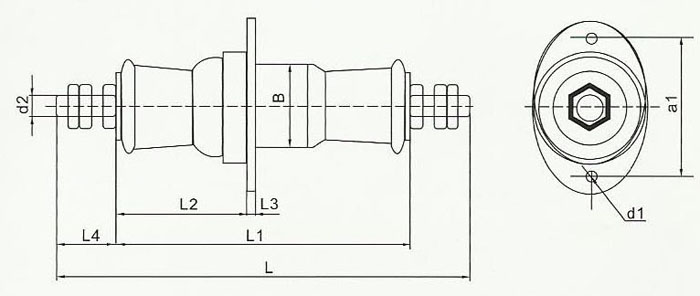

    六、外形及安装尺寸



    Copyrght 2010-2012 乐清川泰电力设备有限公司 All Rights Reserved 联系电话:0577-62755895 传真:0577-62759767 手机:13968710797 浙ICP备11039091号-1
    本站专业提供:高压熔断器高压穿墙套管高压负荷开关高压绝缘子等各规格的优质产品以及行业知识和各类讯息,感谢您的访问与关注!

    型号

    额定电压KV

    额定电流A

    工频电压kv不小于

    BIL kv peak 不小于

    弯曲破坏负荷kN不小于

    5秒钟短时电流kA不小于

    干耐受

    湿耐受

    击穿

    CCCB-10/200

    10

    200

    47

    -

    75

    80

    7.5

    3.8
