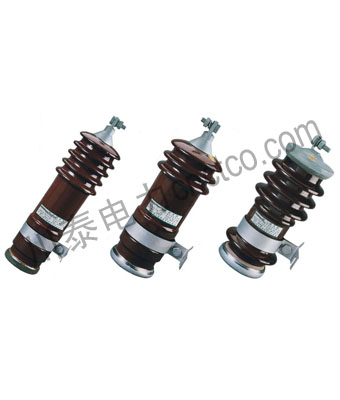

FS系列阀式避雷器

一、用途

    FS系列阀式避雷器用作保护配电变压器和电缆头等电气设备免受大气过电压的损害。
　　它适用于：
　　1、室内和室外：使用地点环境温度-40℃～+40℃。
　　2、使用地点海拔高度不超过1000m，高于1000m地区，采用高原型避雷器。
　　3、安装地点可能出现相对地工频电压不应大于避雷器的额定电压。
　　它不适用于：有严重污秽和剧烈振动的地方。

二、结构和性能

  　FS系列避雷器由火花间隙和阀片呈单柱叠装在瓷套内，瓷套两端用橡皮密封。为安装和接线设有铁夹及接线螺栓。
　　FS8系列避雷器为FS4系列避雷器的改型产品，其内部结构、电气特性与FS4系列相同，但具有以下特点：
　　(1) 产品内部充入高纯度干燥氮气，防止电晕产生臭氧，从而保证产品性能稳定。
　　(2) 上部金属盖改用瓷盖式结构，解决了上部铁盖锈蚀问题。
　　(3) 采用特种螺栓从瓷套上端芽出接线，代替焊工金属上的接线端子，避免接线端子脱焊。
　　(4) 瓷套上端采用双层橡皮密封，保证密封性能可靠。
　　高原避雷器瓷套与铁盖采用金属与瓷件焊接密封，具有优良的密封性，因此可适用于任何海拔高度的地区。

三、使用条件

□ 环境温度为±40℃
□ 海拨高度不超过1000ｍ
□ 电力系统频率50Hz或60Hz
□ 安装地点风速不大于为35m/s

四、技术标准

    该系列避雷器性能符合国内标准“GB7327-87交流系统用碳化硅阀式避雷器”的要求，其主要性能见特性表。

五、技术参数

六、使用注意事项

    1、避雷器在运行前后应做预防性试验，在运行中的避雷器每隔1～2年应做一次，其项目有：
　　(1) 泄露电流的测量，于避雷器两端加以特性表中所规定的直流电压（直流电压的脉动不大于±1.5%），流过避雷器的泄露电流应符合特性表的规定。
　　(2) 绝缘电阻试验：用2.5kV摇表来测量其绝缘电阻，阻值不作规定，但每次试验结果应相近。
　　(3) 工频放电电压测量：在避雷器端加以50Hz交流电压，在能正确读出电压数值的前提下，从零值起均匀升压到避雷器放电止。放电时流过避雷器的电流应限制在0.2～0.7A，放电后应在0.5s内切断电源。每只避雷器的测量次数不得少于3次，每次测量的时间间隙不得少于10s，其值应符合特性表中的规定。
　　2、在运输和贮存时，应将避雷器正置立放。
　　3、在运行中，避雷器原有刷漆部分应每隔1-2年刷漆一次。
　　4、安装时，避雷器顶端引线的水平拉力应不大于294N（30kgf）。
