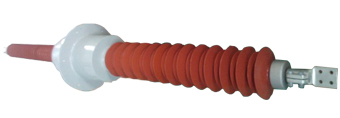

35~220kV FCRG1复合绝缘电容型

更新时间：2026-03-29

访问量：0

手机号码：13968710797

电话号码：0577-62755895

传真号码：0577-62755895

电子邮箱：1605874299@qq.com

公司名称：乐清市川泰电力设备有限公司

公司地址：浙江省柳市长荣路1-7

服务热线

0577-62755895

立即咨询

产品分类

PRODUCT CLASSIFICATION

高压绝缘子

ZS、ZSW-20KV/16-30户内外线路用支柱绝缘子

防雷复合柱式绝缘子

ZS、ZSW-35KV/6-8户内外线路用支柱绝缘子（国标）

ZS、ZSW-35KV/4户内外线路用支柱绝缘子

产品介绍

一、产品简介
FCRG1型复合绝缘干式高压穿墙套管，是在原电力科学研究院STB型干式高压穿墙套管基础上，经不断改进、提高、完善而成的。与1994年电力科学研究院通过试产鉴定的STB型套管相比较，FCRG1型干式高压套管主要有以下改进和提高：采用绝缘子避雷器质量监督检验中心授予的统一型号FCRG1，符合行业命名规则；套管的长度、安装法兰的孔距等尺寸与原机械部统一设计的油纸绝缘套管尺寸相同，便于老站改造；采用硅橡胶伞裙（早期STB套管为热缩伞裙），提高了抗污闪性能；在电气绝缘性能方面，经过不断改进工艺，局部放电水平由最初的不大于100pC提高到现在的不大于5pC。另外，产品的品种也越来越多、规格越来越齐全，套管的生产也由初期科研性小规模转变成目前的正规企业化生产，从而能够更有效地保证产品质量。
FCRG1型干式高压穿墙套管具有无油、无瓷、无SF6气体、体积小、重量轻、运行免维护等特点，并可套装高精度的电流互感器。电流互感器既可以与套管分开供货，也可以与套管组合在一起。FCRG1型有机复合干式高压穿墙套管的沿面电压分布均匀，并且外绝缘采用硅橡胶伞裙，对提高污闪电压有显著效果。
除一般用途的穿墙套管外，本公司积累了许多设计制作不同用途特殊套管的经验，比如：特大电流套管、异形穿墙套管、高压电器套管等。
FCRG1型穿墙套管的额定电压、额定电流为：
额定电压：40.5、72.5、126、252kV
额定电流：630~2000A（其中特殊要求可做到5000A）

二、使用条件
1．本型式穿墙套管适用于海拔1000m及以下地区，当海拔超过1000m时，技术条件由双方另议。
2．高环境温度不超过＋40℃，低环境温度不低于-40℃。

三、技术标准
产品符合国内标准 GB/T 4109―1999《高压套管技术条件》。
1．绝缘耐压试验

额定电压 (kV)	1min工频耐受电压(干/湿) (kV)	雷电冲击耐受电压(kV)
40.5	95/80	200
72.5	147/140	325
126	230/230	550
252	460/460	1050

末屏抽头工频耐压5kV，1min。
2．介质损耗因数tanδ：在1.05Um／√3下不大于0.002。
3．局部放电水平：在1.05Um/√3下测量，放电量不大于5pC。
4．温升试验：套管长期施加额定电流，温升不超过60K。
5．热短时电流耐受试验：套管能耐受短时电流Ith（25IN），持续时间3s的试验。
6．弯曲耐受负荷：额定电流IN＝800A以下为1250N，IN＝1000A以上为1600N。

四、运输、安装注意事项
1．套管应装入塑料袋中，放置在包装箱木架上，连同包装箱一起运输。
2．安装时轻拿轻放，切勿损坏套管外护套和硅橡胶伞裙。安装完毕后再去掉塑料包装袋并用绸布将套管擦净。
3．安装时注意套管地界（由法兰侧数第一个伞裙以内为接地部位），墙面（固定钢板）或套装的LRB型CT不得超过地界。
4．吊装时应使用尼龙绳捆绑在法兰部位吊装，并注意防止套管外护套损伤。对配套LRB型电流互感器的FCRG1-L型套管一般应先安装CT，将其固定在户内墙体上，再将套管从户外侧穿入。对于将电流互感器组合在一起的FCRG1-LZ型穿墙套管，因其较重，安装及搬运时应起吊互感器部位，禁止搬抬套管两端。

五、检验及维护
1．验收时或投运前，应做交流耐压试验、测量介损及电容量。交流耐压值取出厂试验电压的80％。测量介损及电容量应在良好天气进行，避免套管表面潮湿影响测量数据。（在相对湿度连续48小时小于40％的环境下进行。套管的有机绝缘外表面受空气湿度影响很大。现场测量值通常应不大于0.01。）
2．该型套管运行中基本免维护。如果每2～3年测量一次电容和介损，对监测套管的绝缘状况是有利的。测量时，与高压套管相联的引线应尽量缩短以减小误差。也可对套管未屏的入地电流进行带电监测。
3．清扫时用水冲洗或用软绸布蘸水轻轻擦拭，防止划伤表面。

六、附件
每批套管出厂附有合格证、试验报告及安装使用说明书。
七、结构尺寸（见附图）
八、订货须知
1．如需订购套管，请提出型号、额定电压、额定电流、环境污秽水平、安装方式（水平或垂直）、是否附设电流互感器（分开供货还是CT与套管组合成一体）。
2．如需订购电流互感器，请提出变流比、每台互感器的二次线圈个数、测量线圈的精度（0.2、0.2s、0.5、0.5s级）、保护线圈的准确级次（5P或10P）及准确限值系数、二次输出的容量。
3．用户有特殊要求时，可根据用户要求进行设计。

FCRG1型干式电容型穿墙套管主要尺寸（单位：mm）

型号	额定电压 kV	额定电流A	总长 L	户外侧		户内侧			接线端子		安装发兰		公称爬电距离	质量 kg
型号	额定电压 kV	额定电流A	总长 L	绝缘距离 L1	最大外径 φD	绝缘距离 L2	最大外径 φd	户内总长 L3	孔距 a1	安装孔 n1xφd1	安装孔距 φA	安装孔 n2xφd2	公称爬电距离	质量 kg
FCRG1-40.5	40.5	630 ～ 2000	1600	430	180	430	140	800	40	4×φ14	φ200	6×φ18	1020	40
FCRG1-72.5	72.5	630 ～ 2000	2400	720	240	720	180	1200	40	4×φ14	φ350	6×φ18	1820	70
FCRG1-126	126	630 ～ 2000	3200	1030	240	1030	180	1600	40	4×φ14	φ350	6×φ18	3200	90
FCRG1-252	252	630 ～ 2000	5550	1950	290	1900	260	2630	40	4×φ14	φ600	8×φ24	6300	400

FCRG1－L型干式电容型穿墙套管主要尺寸（单位：mm）

型号	额定电压 kV	额定电流 A	总长度 L	户外侧		户内侧				接线端子		安装法兰		公称爬电距离	质量 kg
型号	额定电压 kV	额定电流 A	总长度 L	绝缘距离 L1	最大外径 D	绝缘距离 L2	最大外径 d	户内总长 L3	户内地界 L4	孔距 a1	安装孔 n1xφd1	安装孔距 φA	安装孔 n2xφd2	公称爬电距离	质量 kg
FCRG1-L-40.5/630-3	40.5	630	1780	400	180	400	140	1080	540	30	4xφ14	φ200	6xφ18	1020	35
FCRG1-L-40.5/800-3	40.5	800	1820	400	180	400	140	1100	540	40	4xφ14	φ200	6xφ18	1020	40
FCRG1-L-40.5/1000-3	40.5	1000	1820	400	180	400	140	1100	540	40	4xφ14	φ200	6xφ18	1020	40
FCRG1-L-40.5/1250-3	40.5	1250	1820	400	180	400	140	1100	540	40	4xφ14	φ200	6xφ18	1020	45
FCRG1-L-40.5/1600-3	40.5	1600	1880	400	180	400	140	1130	540	50	4xφ14	φ200	6xφ18	1020	50
FCRG1-L-72.5/630-3	72.5	630	2580	720	240	720	180	1500	640	30	4xφ14	φ350	6xφ18	1820	65
FCRG1-L-72.5/800-3	72.5	800	2620	720	240	720	180	1520	640	40	4xφ14	φ350	6xφ18	1820	70
FCRG1-L-72.5/1000-3	72.5	1000	2620	720	240	720	180	1520	640	40	4xφ14	φ350	6xφ18	1820	75
FCRG1-L-72.5/1250-3	72.5	1250	2620	720	240	720	180	1520	640	40	4xφ14	φ350	6xφ18	1820	75
FCRG1-L-72.5/1600-3	72.5	1600	2680	720	240	720	180	1550	640	50	4xφ14	φ350	6xφ18	1820	80
FCRG1-L-126/630-3	126	630	3380	1000	240	1000	180	1850	670	30	4xφ14	φ350	6xφ18	3200	90
FCRG1-L-126/800-3	126	800	3420	1000	240	1000	180	1870	670	40	4xφ14	φ350	6xφ18	3200	95
FCRG1-L-126/1000-3	126	1000	3420	1000	240	1000	180	1870	670	40	4xφ14	φ350	6xφ18	3200	95
FCRG1-L-126/1250-3	126	1250	3420	1000	240	1000	180	1870	670	40	4xφ14	φ350	6xφ18	3200	100
FCRG1-L-126/1600-3	126	1600	3480	1000	240	1000	180	1900	670	50	4xφ14	φ350	6xφ18	3200	110

FCRG1－LZ型穿墙套管（组合电流互感器）主要尺寸（单位：mm）

型号	额定电压 kV	额定电流A	总长 L	户外侧		户内侧			接线端子		安装发兰		公称爬电距离	质* 量 kg
型号	额定电压 kV	额定电流A	总长 L	绝缘距离 L1	最大外径 φD	绝缘距离 L2	最大外径 φd	户内总长 L3	孔距 a1	安装孔 n1xφd1	安装孔距 φA	安装孔 n2xφd2	公称爬电距离	质* 量 kg
FCRG1-LZ-40.5/630-3	40.5	630	1480	400	230	400	280	740	30	4×φ14	φ350	6×φ18	1020	70
FCRG1-LZ -40.5/800-3	40.5	800	1520	400	230	400	280	760	40	4×φ14	φ350	6×φ18	1020	75
FCRG1-LZ -40.5/1000-3	40.5	1000	1520	400	230	400	280	760	40	4×φ14	φ350	6×φ18	1020	75
FCRG1-LZ -40.5/1250-3	40.5	1250	1520	400	230	400	280	760	40	4×φ14	φ350	6×φ18	1020	80
FCRG1-LZ -40.5/1600-3	40.5	1600	1580	400	230	400	280	790	50	4×φ14	φ350	6×φ18	1020	85
FCRG1-LZ -72.5/630-3	72.5	630	2280	720	300	720	350	1140	30	4×φ14	φ420	6×φ18	1820	110
FCRG1-LZ -72.5/800-3	72.5	800	2320	720	300	720	350	1160	40	4×φ14	φ420	6×φ18	1820	115
FCRG1-LZ -72.5/1000-3	72.5	1000	2320	720	300	720	350	1160	40	4×φ14	φ420	6×φ18	1820	115
FCRG1-LZ -72.5/1250-3	72.5	1250	2320	720	300	720	350	1160	40	4×φ14	φ420	6×φ18	1820	120
FCRG1-LZ -72.5/1600-3	72.5	1600	2380	720	300	720	350	1190	50	4×φ14	φ420	6×φ18	1820	125
FCRG1-LZ -126/630-3	126	630	3080	1000	300	1000	350	1540	30	4×φ14	φ420	6×φ18	3200	140
FCRG1-LZ -126/800-3	126	800	3120	1000	300	1000	350	1560	40	4×φ14	φ420	6×φ18	3200	145
FCRG1-LZ -126/1000-3	126	1000	3120	1000	300	1000	350	1560	40	4×φ14	φ420	6×φ18	3200	145
FCRG1-LZ -126/1250-3	126	1250	3120	1000	300	1000	350	1560	40	4×φ14	φ420	6×φ18	3200	150
FCRG1-LZ -126/1600-3	126	1600	3180	1000	300	1000	350	1590	50	4×φ14	φ420	6×φ18	3200	155

*此种组合电器的重量与电流互感器二次部分参数关系很大，本表所列为通常参数时的重量。

FCRG1－252型干式电容型穿墙套管主要尺寸（单位：mm）
型号	额定电压 kV	额定电流A	总长 L	户外侧		户内侧			接线端子		安装发兰		公称爬电距离	质量 kg
型号	额定电压 kV	额定电流A	总长 L	绝缘距离 L1	最大外径 φD	绝缘距离 L2	最大外径 φd	户内总长 L3	孔距 a1	安装孔 n1xφd1	安装孔距 φA	安装孔 n2xφd2	公称爬电距离	质量 kg
FCRG1-252/630-3	252	630	5450	1950	290	1900	260	2570	30	4×φ14	φ600	8×φ24	6300	440
FCRG1-252/800-3	252	800	5490	1950	290	1900	260	2590	40	4×φ14	φ600	8×φ24	6300	450
FCRG1-252/1000-3	252	1000	5490	1950	290	1900	260	2590	40	4×φ14	φ600	8×φ24	6300	450
FCRG1-252/1250-3	252	1250	5490	1950	290	1900	260	2590	40	4×φ14	φ600	8×φ24	6300	460
FCRG1-252/1600-3	252	1600	5530	1950	290	1900	260	2620	50	4×φ14	φ600	8×φ24	6300	480
FCRG1-252/2000-3	252	2000	5550	1950	290	1900	260	2630	50	4×φ14	φ600	8×φ24	6300	500
