产品分类

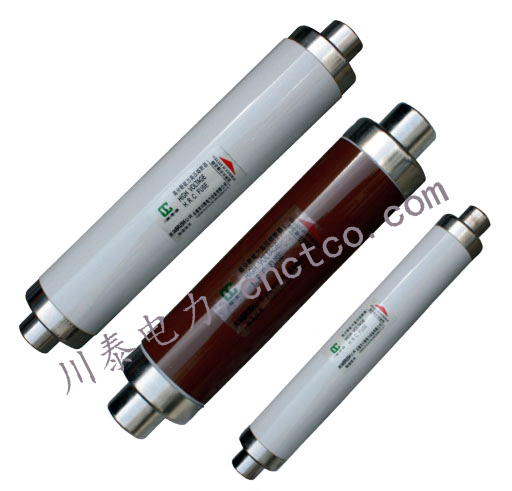

| XRNC、BR1、BR2、BRW、BRN、BRW2、BR、RN、RNYI、RNG、RW型熔断器供10KV及以下的电力系统中以星形连接的电 容器组合单台电容器的内部故障保护之用。能可靠、迅速地 断开故障电容器。从而避免因电容器内部由元件击穿而可能引起的 爆炸事故，使电网继续安全运行。 |
本产品适用于户内交流50Hz，额定电压3.6、7.2、12KV系 统作为电力电容器组的短路保护，熔断器在规定的使用条 件下，能可靠的分断熔化电流至额写开断电流之间的任何 故障电流。 |
型号
| 产品型号额定电压KV熔断件额定电流A外形尺寸ΦD×l质量 (Kg)额定开断电流KA备注XRNC1-3.63.610,16,20,25,31.5,40,50,63,71,80,100Φ76×2923.8(瓷)50瓷：高压电瓷管。环：玻璃丝环氧树脂缠绕管125,140,160,200,250Φ88×2923.8(环)XRNC1-7.27.210,16,20,25,40Φ76×2923.8(瓷)5050,63,71Φ76×3674(瓷)80,90,100,125,160Φ88×3675(环)XRNC1-12126.3,8,10,16Φ76×2923.8(瓷)5020,25,31.5,35.5,40,45,50,56,63Φ76×4424.671,75,80,90,100,112,125Φ76×4425.4(环)7()瓷 |

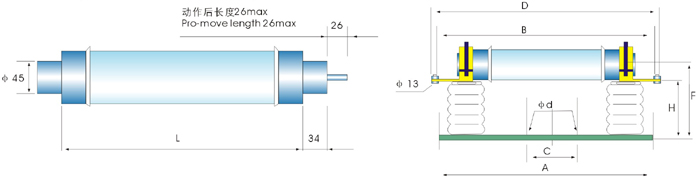

◆XRNC外型及安装尺寸
图1 XRNC-7.2KV, XRNC-10KV Chat1 XRNC-7.2KV,XRNC-10KV
| 产品型号 | A | B | C | D | H | F | Φd |
| XRNC-3.6 | 450 | 322 | 150 | 454 | 160 | 203 | Φ13 |
| XRNC-7.2 | 530 | 397 | 220 | 529 | 160 | 203 | |
| XRNC-12 | 600 | 472 | 270 | 604 | 160 | 203 |

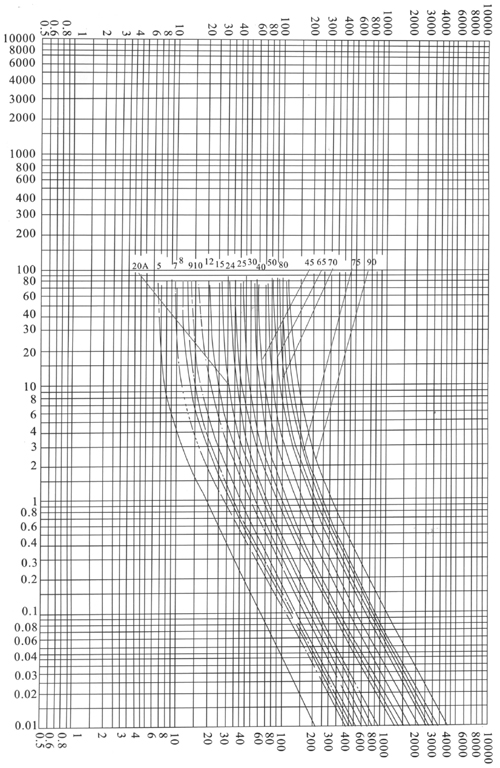

| ◆熔断器电流特性曲线 |
| Time in seconds(s) XRNC、BRW、BRI、BR2、BRN、BRW2 Current in amperes(A) |
