一、概述
本产品适用于户内交流50Hz，额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用。（通过了国内高压电器质量监督检测中心型式试验，产品符合GB15166.2和IEC282-1）。
二、特点
1、分断能力高，开断电流可达63KV。
2、功耗小、升温低。
3、动作特别快，安一秒特性要比国内目前生产的同类产品动作快，例如额定电流100A的熔断体，通以1000A预期电流，弧前时间不超0.1S。
4、安-秒特性误差小于±10%。
5、配有弹簧式撞击器，该撞击器具有接触面大，压强小等有点。因此，在推动开关联动锁动作时，不会产生将开关与撞针接触面打碎或击穿的情况发生。
6、规格标准化。
7、有较大的限流作用。
8、产品性能符合GB15166.2国内标准及IEC60282-1国际标准。
9、能可靠开断最小开断电流至额定开断电流之间的任何故障电流。另外，还可根据用户需求，生产各类非标准产品。

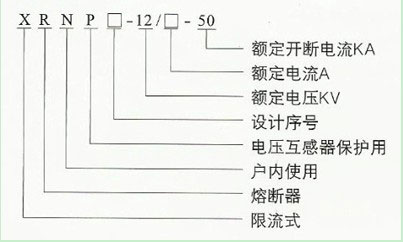

三、产品型号说明
四、技术参数及尺寸图
型号 | 额定电压（KV） | 额定电流（A） | 额定最大开断电流（KA） | 外形尺寸 |
XRNP1-10 (50-1) | 7.2(3.6)12 | 0.2、0.3、0.5、1、2、3.15 | 50 | 见图1 |
24 | 0.2、 0.3、0.5、1、2、3.15 | 50 | 见图2 | |

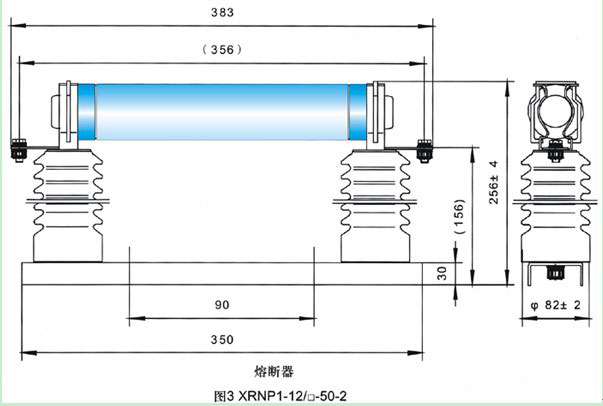

XRNP1-10 | 12 | 2、3.15 | 50 | 见图3 |
XRNP6-□／□-□-1 | 40.5 | 0.2、0.3、0.5、1、2、3.15 | 31.5 | 见图4(Φ25) |
XRNP6-□／□-□-3 | 0.2、0.3、0.5、1、2、3.15 4、5 | 见图5(Φ30) | ||
XRNP6-□／□-□-4 | 0.2、0.5、1、2、3.15、5、6.3 | 见图6(Φ41) |

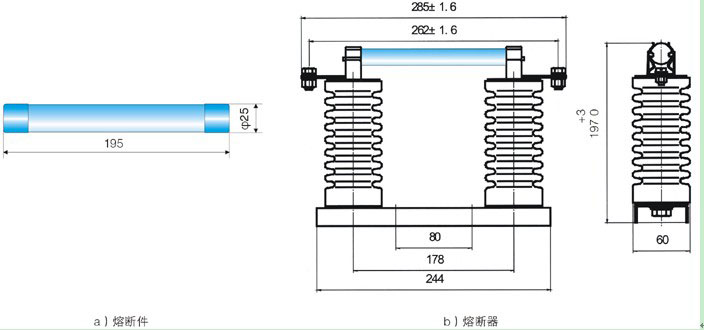

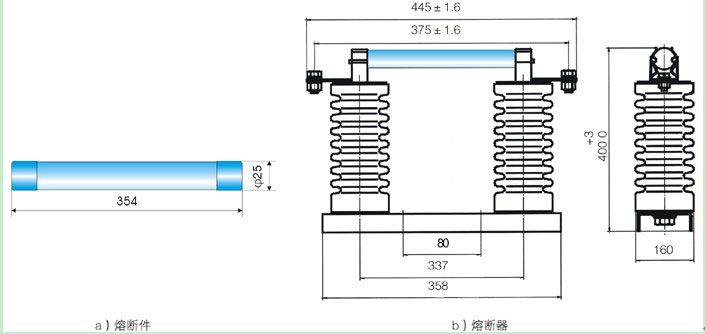

图1 XRNPl-12／□-50-1

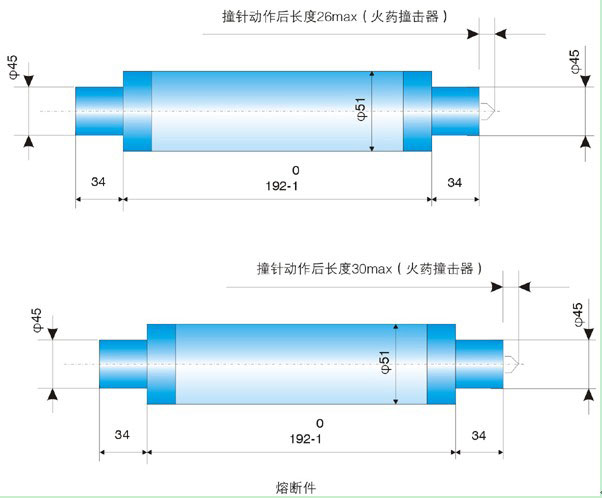

图2 XRNPl-24／□-50-1

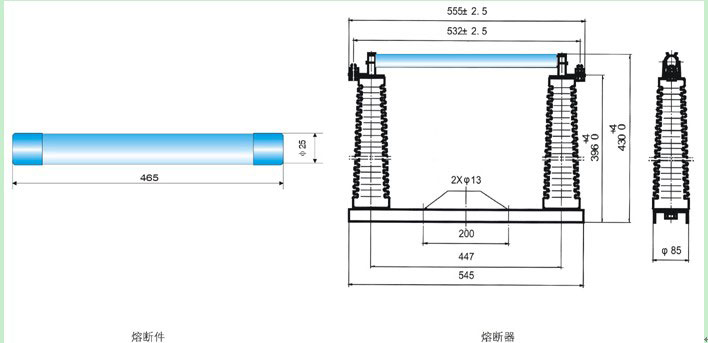

图4 XRNP6-40.5/□-31.5-1

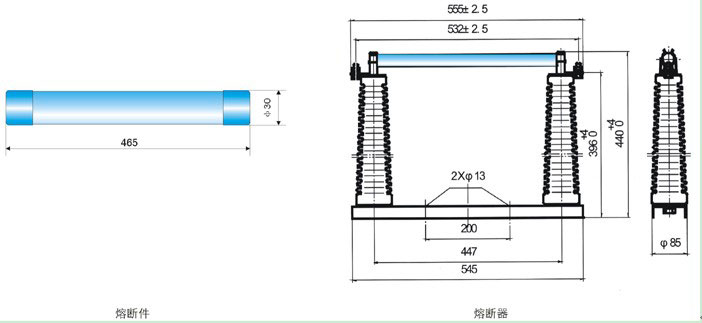

图5 XRNP6-40.5/□-31.5-3

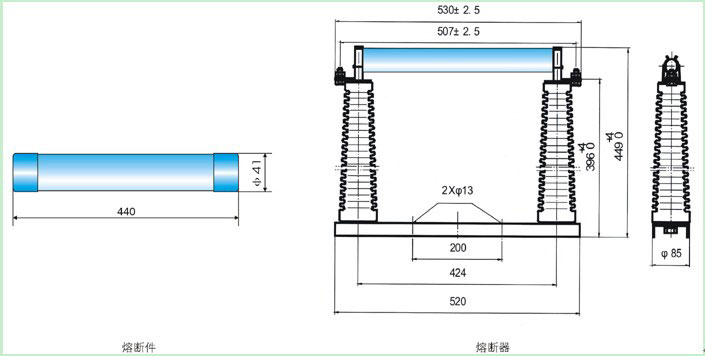

图6 XRNP6-40.5/□-31.5-4

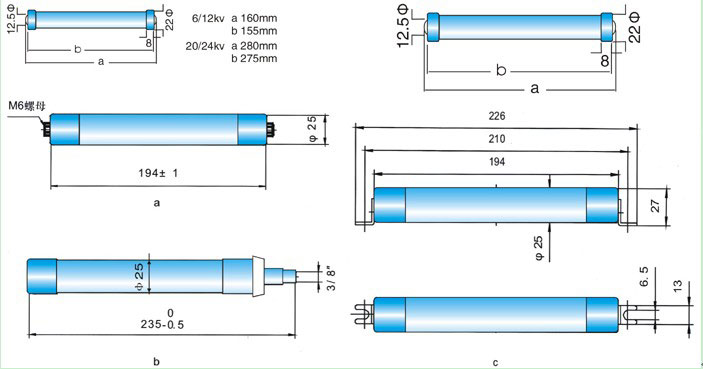

图7 XRNP-7.2、12KV/0.5A~5A-50KA非标准接线形式
