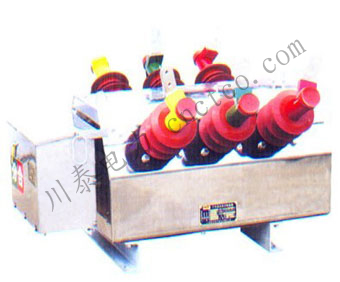

ZW6-12/630-16（20）型户外高压真空断路器适用于12KV及以下，交流50HZ的三相电力系统。 主要用于农网和城网作分、、合负荷电流过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。
a.周围空气温度：上限+40℃下限-40℃；
b.海拔：<200m；
c.相对湿度：日平均不大于95%，月平均不大于90%；
d.风压：不超过700Pa（相当于风速34m/s）；
e.空气污秽程度按GB5582规定为IV级；
f.地震烈度不超过8度
1 断路器的装配调整参数见表1
序号 | 项目 | 单位 | 参数 | |
1 | 触头开距 | mm | 9±1 | |
2 | 触头超程 | 9±1 | ||
3 | 平均合闸速度 | m/s | 0.6±0.2 | |
4 | 平均分闸速度 | 1.0±0.2 | ||
5 | 触头合闸弹跳时间 | ms | ≤2 | |
6 | 三相分闸同期性 | ms | ≤2 | |
7 | 合闸时间 | s | ≤0.1 | |
8 | 分闸时间 | 高操作电压 | ≤0.06 | |
低操作电压 | ≤0.1 | |||
9 | 每相回路直流电阻 | μΩ | ≤200 | |
10 | 相间中间距（灭弧室端） | mm | 193 | |
2.断路器的额定技术参数见表2
序号 | 名称 | 单位 | 参数 | ||
1 | 额定电压 | KV | 12 | ||
2 | 额定绝缘水平 | 1min工频耐压 | 干式 | KV | 42 |
湿式（对地） | 34 | ||||
雷电冲击耐压（峰值） | 75 | ||||
3 | 额定电流 | A | 630 | ||
4 | 额定频率 | HZ | 50 | ||
5 | 额定短路开断电流 | KA | 12.5 16 20 | ||
6 | 额定短路关合电流（峰值） | 31.5 40 50 | |||
7 | 额定峰值耐受电流 | 31.5 40 50 | |||
8 | 额定短时耐受电流 | 12.5 16 20 | |||
9 | 操作顺序 | 分-0.3s-合分-180s-合分 | |||
10 | 额定短路电流开断次数 | 次 | 30 | ||
11 | 机械寿命 | V | 10000 | ||
12 | 额定操作电压配CT弹簧操作机构 | DC24 48V AC DC110V 220V | |||
13 | 触头允许磨损厚度 | mm | 3 | ||
14 | 过电流脱扣器额定电流 | A | 5 | ||
15 | 重量 | kg | 130(标准) | ||
