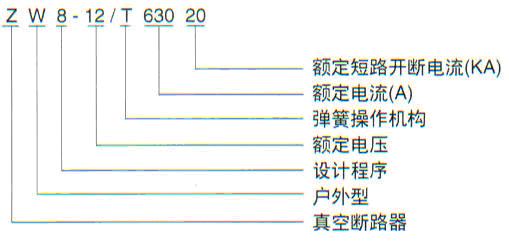

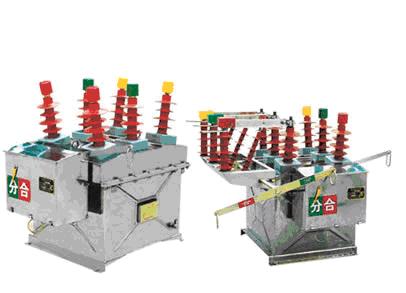

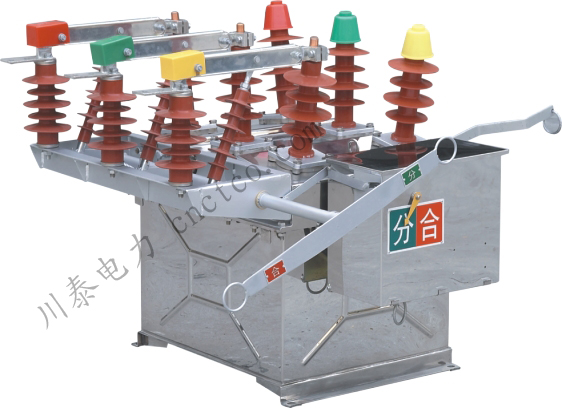

主要用途ZW8-12/T型户外高压真空断路器（以下简称断路器）用于交流50Hz、电压10-12KV的三相电力系统，作为分断、关合负荷电流之用、具有过载及短路保护功能。
序号 | 名称 | 单位 | 数据 | ||
1 | 额定电压 | KV | 12 | ||
2 | 额定绝缘水平 | lmin工频耐压 | 干式 | 42 | |
湿式 | 34 | ||||
雷电冲击耐压(峰值) | 75 | ||||
3 | 额定电流 | A | 630 、400、 200 | ||
4 | 额定短路开断电流 | KA | 20 、16 、12.5 | ||
5 | 额定操作顺序 | 分-0.3s-合分-180s-合分 | |||
6 | 额定短路开断电流次数 | 次 | 30 | ||
7 | 额定短路关合电流(峰值) | KA | 50 | ||
8 | 额定峰值耐受电压 | ||||
9 | 额定短时耐受电流 | 20 | |||
10 | 额定短路持续时间 | S | 4 | ||
11 | 分闸时间 | 高操作电压 | M/S | 15-50 |
额定操作电压 | ||||
低操作电压 | 30-60 | |||
12 | 合闸时间 | 25-60 | ||
13 | 全开断时间 | ≤100 | ||
14 | 燃弧时间 | ≤20 | ||
15 | 机械寿命 | 次 | 1000 | |
16 | 合闸功 | J | 70 | |
17 | 储能电机额定输入功率 | W | ≤250 | |
18 | 额定操作电压及辅助回路额定电压 | V | DC220/110/24 | |
AC220/110/24 | ||||
19 | 额定电压下储能时间 | S | ＜10 | |
20 | 过电流脱扣器 | 额定电流 | A | 5 |
脱扣电流准确度 | % | ±10 | ||
