  • 产品说明及使用方法:

    一、概述



    本产品适用于户内交流50Hz,额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用。(通过了国家高压电器质量监督检测中心型式试验,产品符合GB15166.2IEC282-1)。





    二、特点



    1、分断能力高,开断电流可达63KV
    2
    、功耗小、升温低。
    3
    、动作特别快,安一秒特性要比国内目前生产的同类产品动作快,例如额定电流100A的熔断体,通以1000A预期电流,弧前时间不超0.1S
    4
    、安-秒特性误差小于±10%
    5
    、配有弹簧式撞击器,该撞击器具有接触面大,压强小等有点。因此,在推动开关联动锁动作时,不会产生将开关与撞针接触面打碎或击穿的情况发生。
    6
    、规格标准化。
    7
    、有较大的限流作用。
    8
    、产品性能符合GB15166.2国家标准及IEC60282-1国际标准。
    9
    、能可靠开断最小开断电流至额定开断电流之间的任何故障电流。另外,还可根据用户需求,生产各类非标准产品。

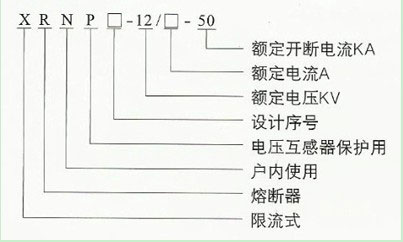

    三、产品型号说明

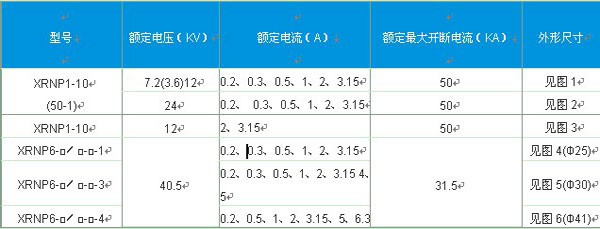

    四、技术参数及尺寸图



    型号

    额定电压(KV

    额定电流(A

    额定最大开断电流(KA

    外形尺寸

    XRNP1-10

    (50-1)

    7.2(3.6)12

    0.20.30.5123.15

    50

    见图1

    24

    0.2、 0.30.5123.15

    50

    见图2

    XRNP1-10

    12

    23.15

    50

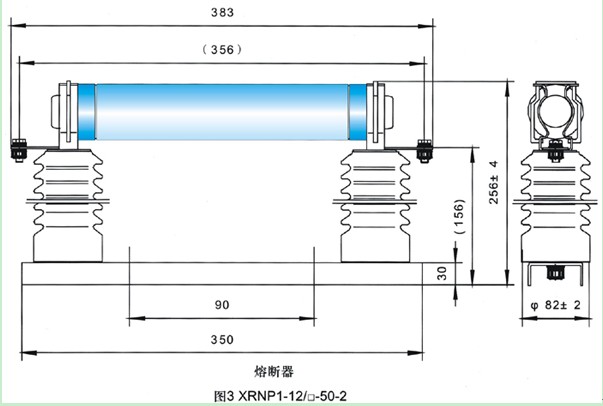

    见图3

    XRNP6-□□-□-1

    40.5

    0.20.30.5123.15

    31.5

    见图4(Φ25)

    XRNP6-□□-□-3

    0.20.30.5123.15 45

    见图5(Φ30)

    XRNP6-□□-□-4

    0.20.5123.1556.3

    见图6(Φ41)

      注:其中
    7.2KV12KV(Φ25管径)有三种非标准接线形式见图7

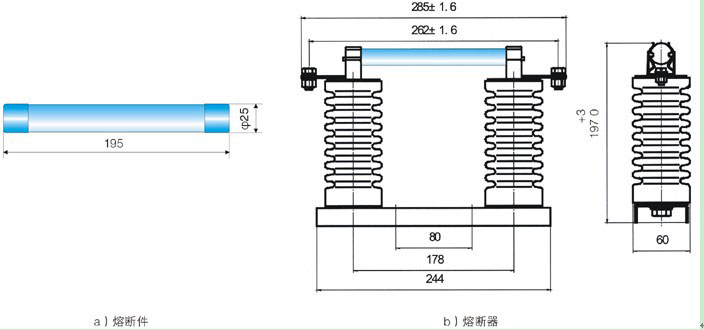

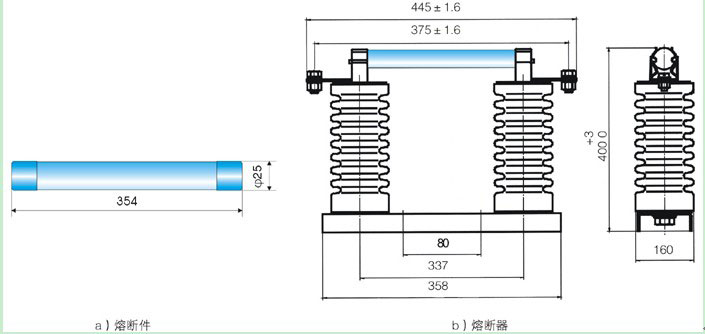

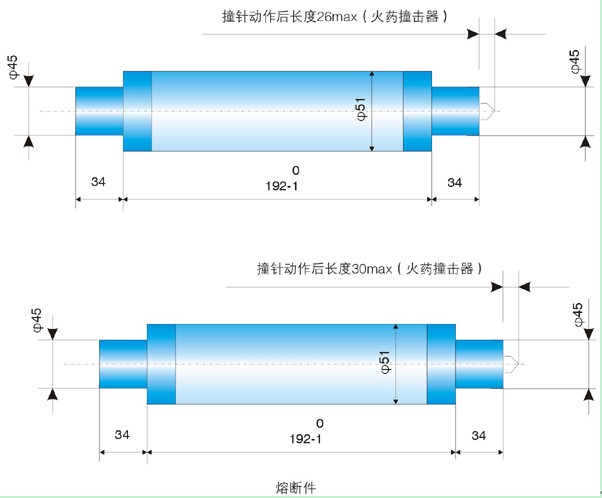

         1 XRNPl-12□-50-1

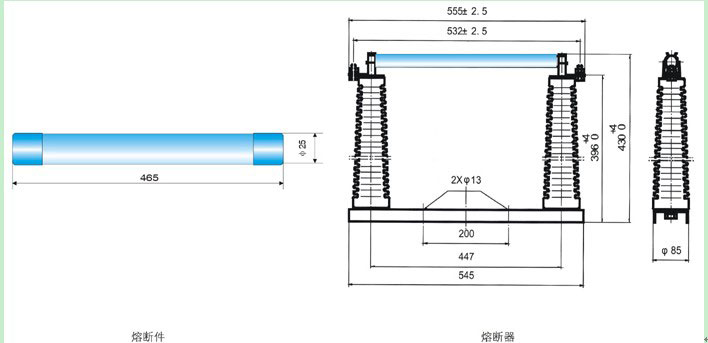

    2 XRNPl-24□-50-1















    4 XRNP6-40.5/□-31.5-1

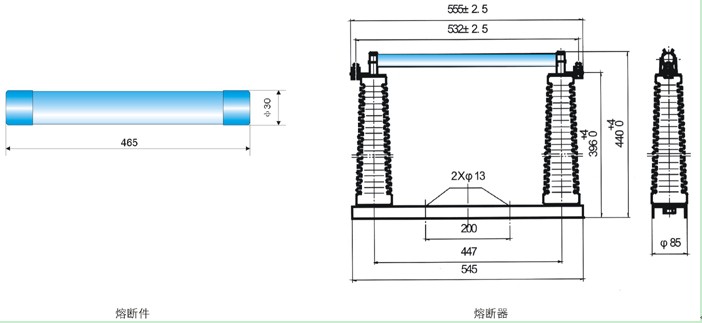

    5 XRNP6-40.5/□-31.5-3

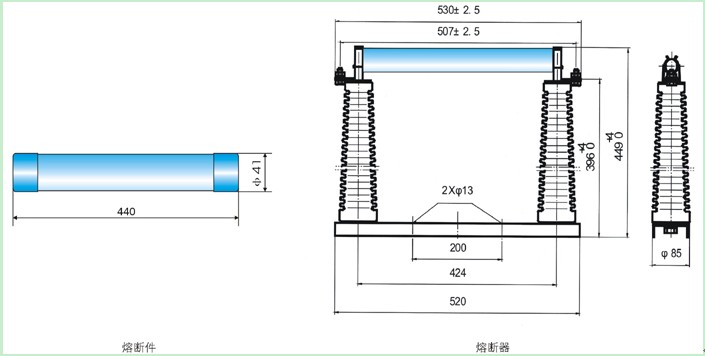

    6 XRNP6-40.5/□-31.5-4

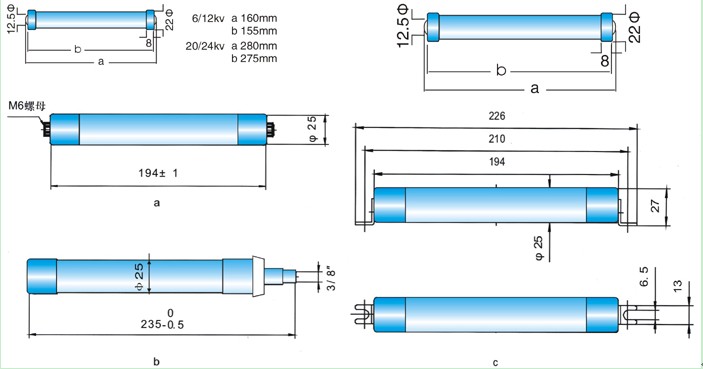

    7 XRNP-7.212KV/0.5A~5A-50KA非标准接线形式
