XRNC电力电容器保护用高压熔断器

□     XRNC、BR1、BR2、BRW、BRN、BRW2、BR、RN、RNYI、RNG、RW型熔断器供10KV及以下的电力系统中以星形连接的电 容器组合单台电容器的内部故障保护之用。能可靠、迅速地 断开故障电容器。从而避免因电容器内部由元件击穿而可能引起的 爆炸事故，使电网继续安全运行。

本产品适用于户内交流50Hz，额定电压3.6、7.2、12KV系 统作为电力电容器组的短路保护，熔断器在规定的使用条 件下，能可靠的分断熔化电流至额写开断电流之间的任何 故障电流。

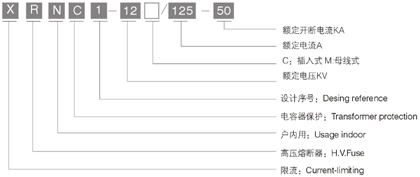

型号



产品型号 额定电压KV 熔断件额定电流A 外形尺寸 ΦD×l 质量 (Kg) 额定开断电流KA 备注 XRNC1-3.6 3.6 10,16,20,25,31.5,40,50,63,71,80,100 Φ76×292 3.8(瓷) 50 瓷：高压电瓷管。 环：玻璃丝环氧树脂缠绕管 125,140,160,200,250 Φ88×292 3.8(环) XRNC1-7.2 7.2 10,16,20,25,40 Φ76×292 3.8(瓷) 50 50,63,71 Φ76×367 4(瓷) 80,90,100,125,160 Φ88×367 5(环) XRNC1-12 12 6.3,8,10,16 Φ76×292 3.8(瓷) 50 20,25,31.5,35.5,40,45,50,56,63 Φ76×442 4.6 71,75,80,90,100,112,125 Φ76×442 5.4(环)7()瓷

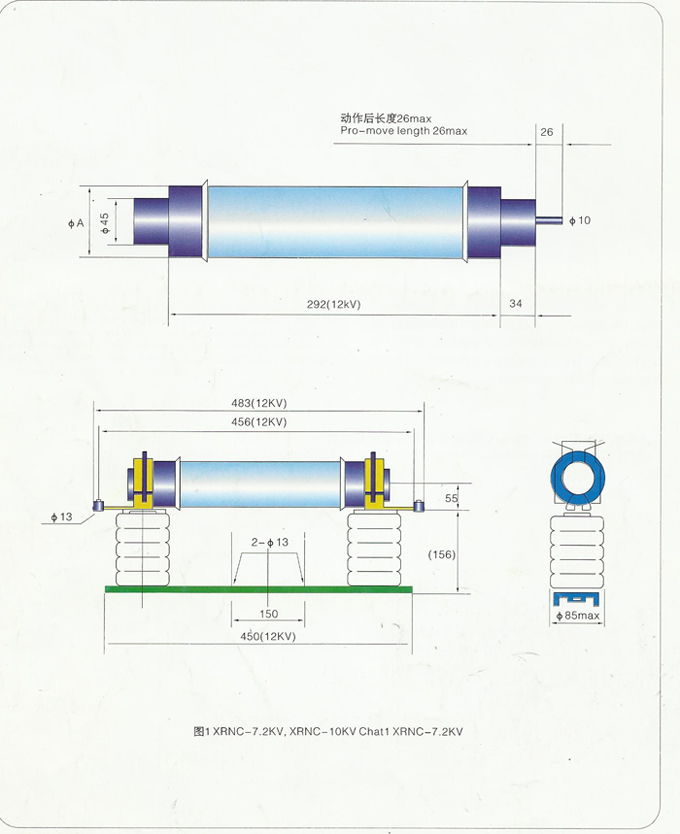

◆XRNC外型及安装尺寸

图1 XRNC-7.2KV, XRNC-10KV Chat1 XRNC-7.2KV,XRNC-10KV

产品型号	A	B	C	D	H	F	Φd
XRNC-3.6	450	322	150	454	160	203	Φ13
XRNC-7.2	530	397	220	529	160	203
XRNC-12	600	472	270	604	160	203

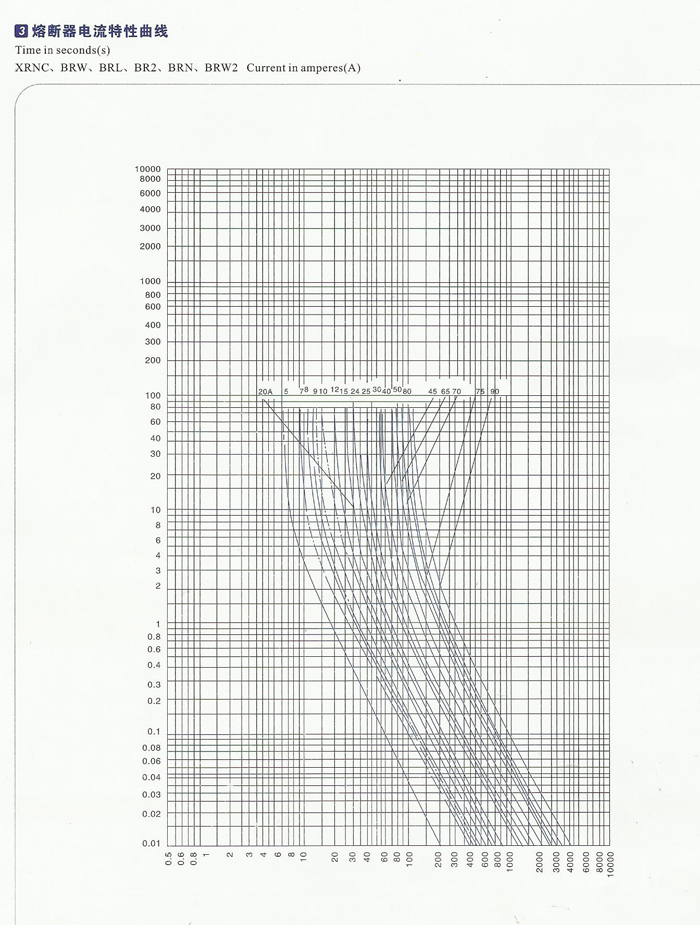

◆熔断器电流特性曲线

Time in seconds(s) XRNC、BRW、BRI、BR2、BRN、BRW2 Current in amperes(A)
