  • 产品说明及使用方法:

    GW5系列户外高压隔离开关

    一、概述

        GW5系列户外交流隔离开关为交流50Hz的户外高压电器设备,额定电压等级 有40.5KV 72.5KV和126KV,供高压线路在无负载情况下进行开合,以及对被 检修高压母线 断路器等电气设备与带电的高压线路进行电气隔离之用,也可用于开.合小的电容或电感电流。
        本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》IEC60129《交流隔离开关和接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。


    二、使用环境条件

    海拔:不超过3000m;
    周围空气温度:上限40℃,下限-25℃;
    风速不超过35m/s;
    地震烈度不超过8度;
    污秽等级不超过Ⅱ级;
    覆冰厚度不大于10mm;
    安装场所应无易爆.易爆危险.无化学腐蚀及剧烈振动。


    三、型号及其含义


    四、主要技术参数

    分类

    型号

    额定
    电压
    KA

    额定
    电流
    A

    隔离开关

    接地开关

    接地
    种类

    峰值耐
    受电流
    KA

    短时耐
    受电流
    KA

    峰值耐受电流
    KA

    短时耐受电流
    KA

    Ⅰ型

    Ⅰ型

    Ⅱ型

    Ⅰ型

    Ⅱ型

    一般型
    (防污型)

    GW5 40.5
        -72.5Ⅱ(D.DW
    HGW5 126

    40.5
    72.5
    126

    630

    50

    204S

    50

    80

    20
    4S

    31.5
    4S

    不接地
    单接地
    双接地

    1000

    1250

    80

    31.54S

    1600

    31.54S



    五、结构简介

        每台隔离开关单极由两个支柱绝缘子,分别固定在一个底座上,交角为50。构成V型结构,主要由以下几部分组成;底座部分 支柱绝缘子 接线座部分 触头部分 接地刀 接地静触头 接线端子等。
        本隔离开关分不接地 单接地和双接地三种,主轴与接地刀之间具有机械联锁,并带辅助开关。开关的操作方式有手动和电动两种。

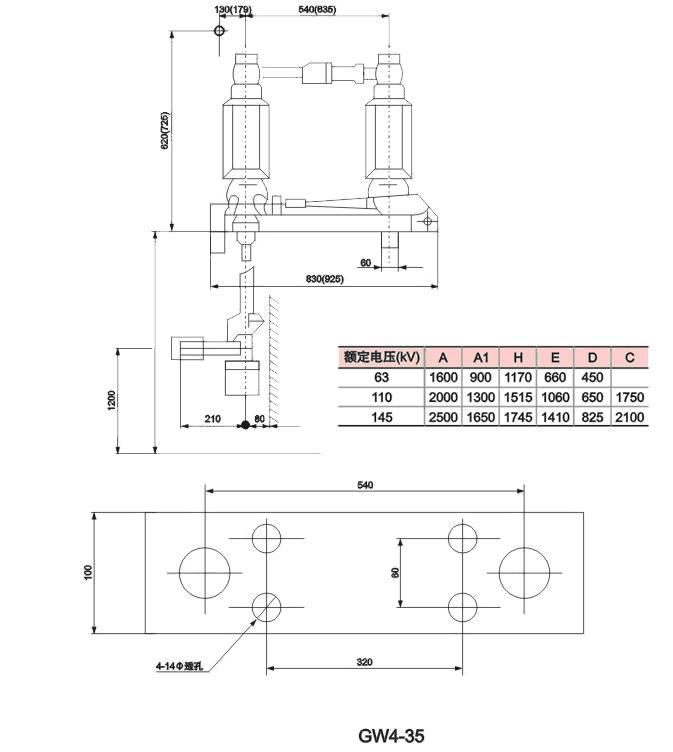

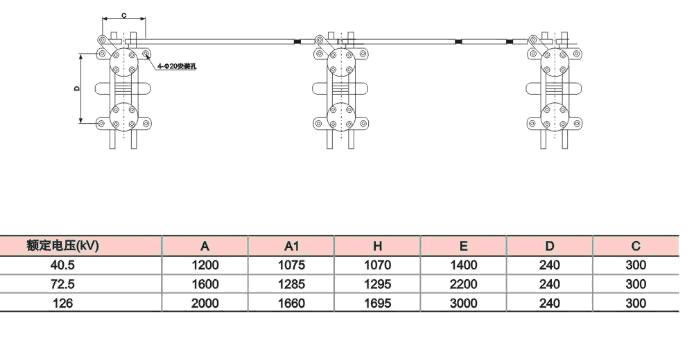

    六、外形安装尺寸
