  • 产品说明及使用方法:

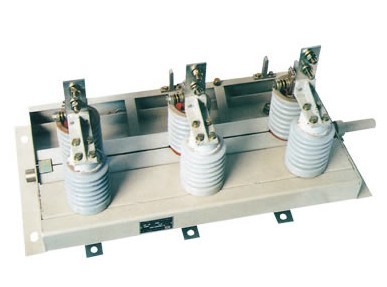

    GN30-12(D)系列螺旋式户内高压隔离开关

    一、概述

        N30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关,主要 结构是在三相共底架上,下两个平面上,固定两组绉缘子及触头,通过旋转触刀,从而实现开关的分合闸。

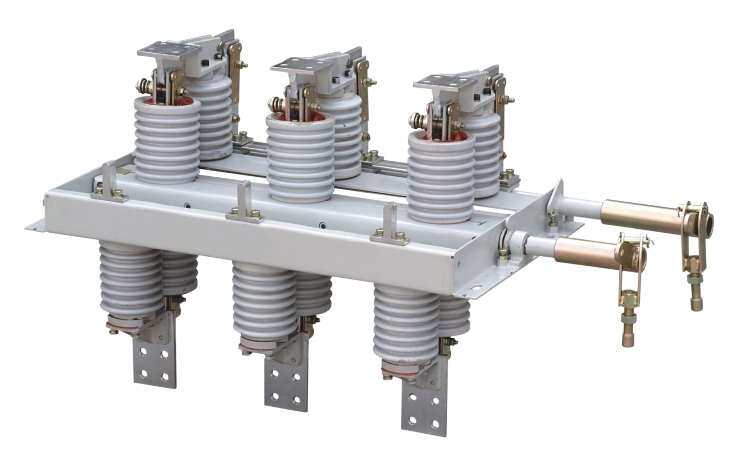

        GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式,可满足不同电力系统的需要,本产品设计贤能背 占用空间小 绝缘能力强。易于安装调整,其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求,适用于额定电压12千伏交流50Hz及以下户内电力系统中,作为在有电压无负载情况下,分合电路之用。可与高压开关柜配套使用,也可单独使用。


    二、使用环境条件

    海拔高度不超过1000m;
    周围空气温度;上限+40℃;下限-10℃;
    相对湿度;日平均值不大于95%,月平均最大于90%;
    地霸烈度不超过8度;
    无严重粉尘 化学腐蚀性和爆 炸性物质的场所;
    无经常性剧烈振动的场所在地。

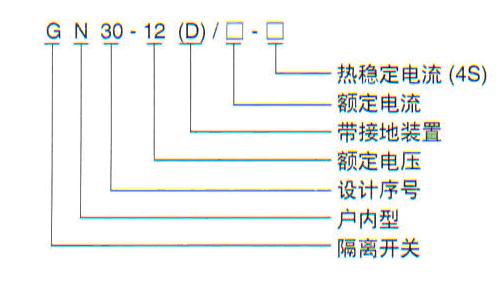

    三、型号及其含义

    四、主要技术参数

    产品型号规格
    参数
    项目

    GN30-12/400-12.5

    GN30-12/630-20

    GN30-12/1000-31.5

    GN30-12/1250-31.5

    GN30-12D/400-12.5

    GN30-12D/630-20

    GN30-12D/1000-31.5

    GN30-12D/1250-31.5

    额定电压(KV

    12

    最高电压(KV

    12.7

    额定电流(KA

    400

    630

    1000

    1250

    热稳定电流(KA

    12.5

    20

    31.5

    热稳定时间(S



    4

    动稳定电流(KA

    31.5

    50

    80

    额定绝
    缘水平

    雷电冲击电压(KV

    相间 相地75 断口85

    1min 工频耐压(KV

    相间 相地42 断口48

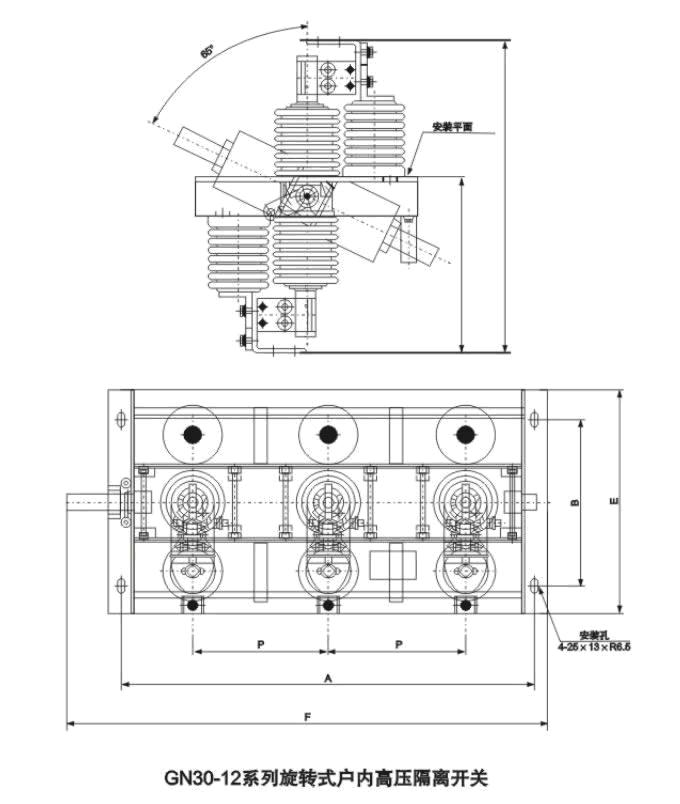

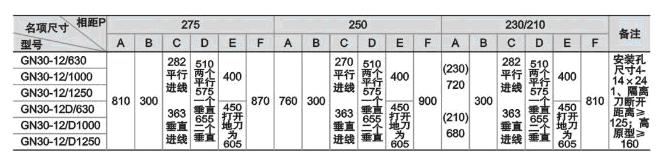

    五、外形安装尺寸
