  • 产品说明及使用方法:

    GN22-12(C)型隔离开关

    一、概述

        GN22-12(C)型隔离开关适用于三相交流50Hz,额定电压12KV的户内装置。供高压设备的有电压 而列负荷载的情况下接通,切断或转换线路之用。

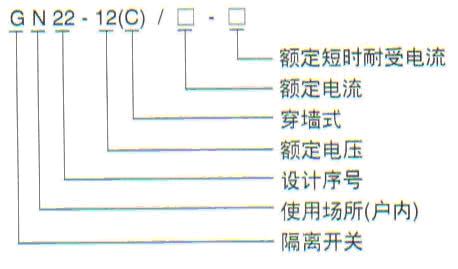

    二、型号说明


    三、使用环境条件

    海拔:不超过1000m;
    周围空气温度:-30 +40;
    周围环境相对湿度:日平均不大于95%;
    月平均值不大于90%。地震强度不超过8级
    安全场所:没有火灾,易燃,易爆,严重污秽,化学腐蚀及剧烈振动场所。


    四、主要技术参数

    项目

    单位

    数据

    额定电压

    KV

    12

    额定功率

    Hz

    50

    额定电流

    A

    1600 200

    2500 3150

    额定短路耐受电流

    KA

    40

    50

    额定峰值耐受电流

    KA

    100

    125

    额定短时持续时间

    S

    4

    额定绝缘水平

    工频耐受电压

    KV

    极间,极对地42断开口49

    雷电冲击耐受电压(峰值)

    KV

    极间,极对地75断开口85

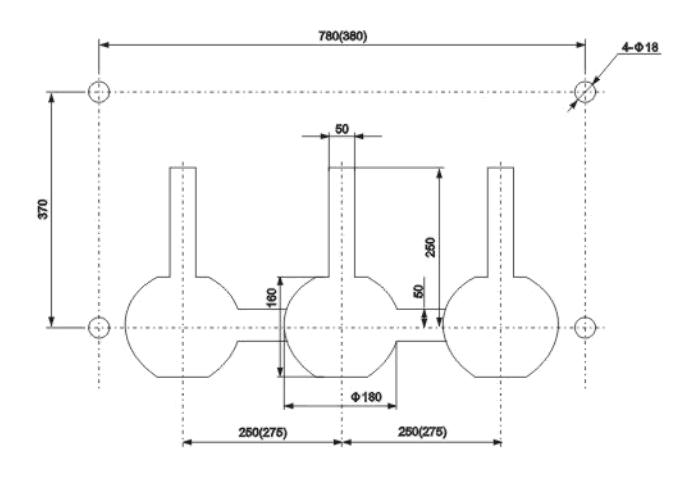

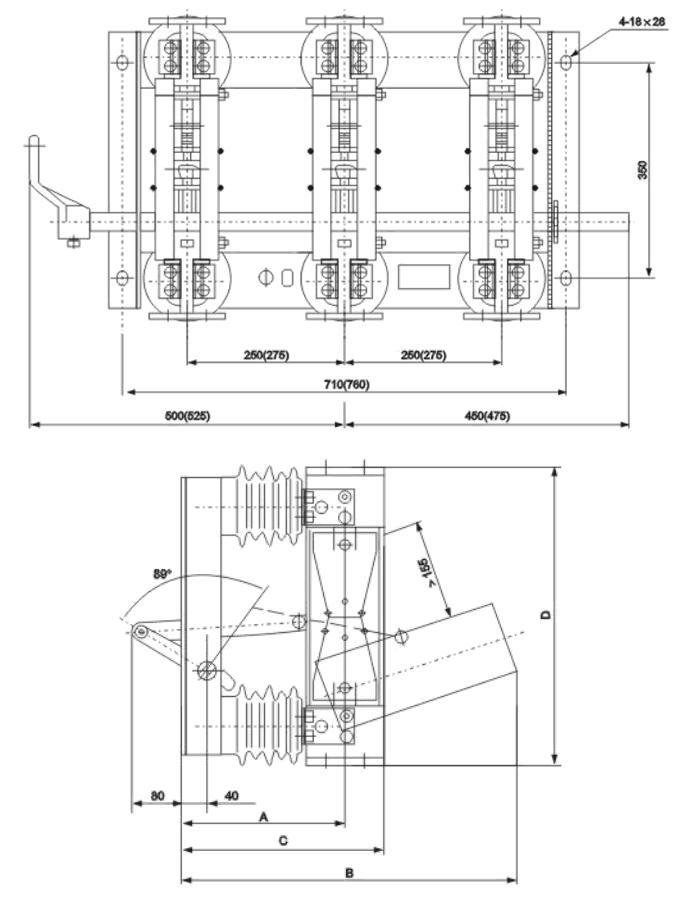

    五、外形安装尺寸

    型号

    A

    B

    C

    D

    E

    GN22-12/1600-2000

    255

    305

    527

    490

    50

    GN22-12/2500-3150

    262

    325

    538

    494

    60

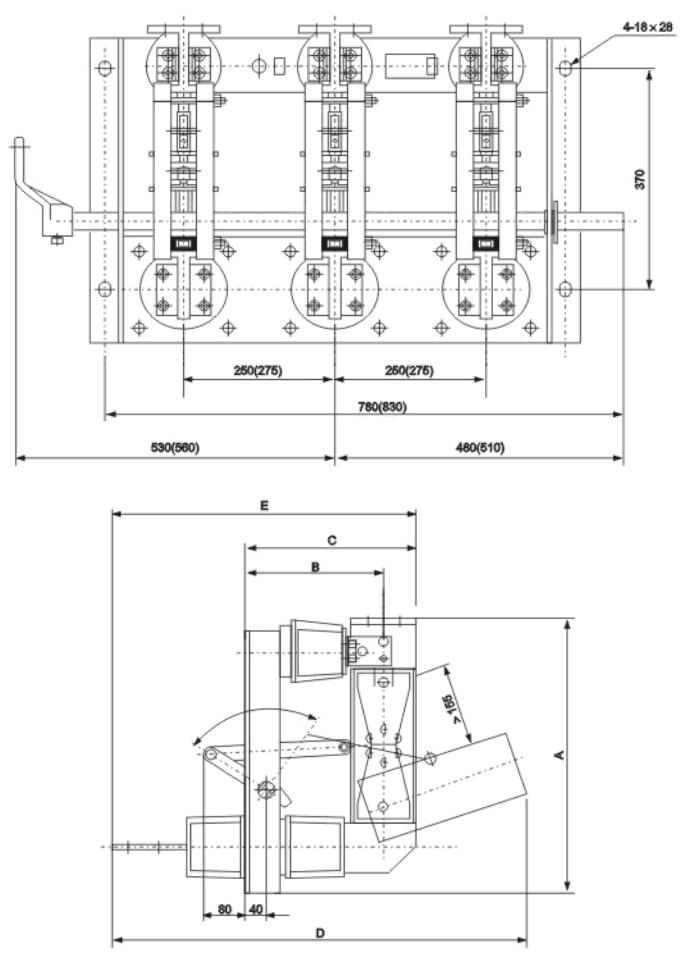

    型号

    A

    B

    C

    D

    E

    GN22-12C/1600-2000

    537

    255

    305

    807

    580

    GN22-12C/2500-3150

    539

    267.5

    330

    880

    630
