  • 产品说明及使用方法:

    GN22-12(C)型隔离开关

    ◎概述
    GN22-12(C)型隔离开关适用于三相交流50Hz,额定电压12KV的户内装置。供高压设备的有电压 而列负荷载的情况下接通,切断或转换线路之用。
    ◎型号说明

    ◎使用环境条件
    海拔:不超过1000m;
    周围空气温度:-30 +40;
    周围环境相对湿度:日平均不大于95%;
    月平均值不大于90%。地震强度不超过8级
    安全场所:没有火灾,易燃,易爆,严重污秽,化学腐蚀及剧烈振动场所。

    ◎主要技术参数


    项目
    单位
    数据
    额定电压
    KV
    12
    额定功率
    Hz
    50

    额定电流

    A
    1600 200
    2500 3150
    额定短路耐受电流
    KA
    40
    50
    额定峰值耐受电流
    KA
    100
    125
    额定短时持续时间
    S
    4
    额定绝缘水平
    工频耐受电压
    KV
    极间,极对地42断开口49
    雷电冲击耐受电压(峰值)
    KV
    极间,极对地75断开

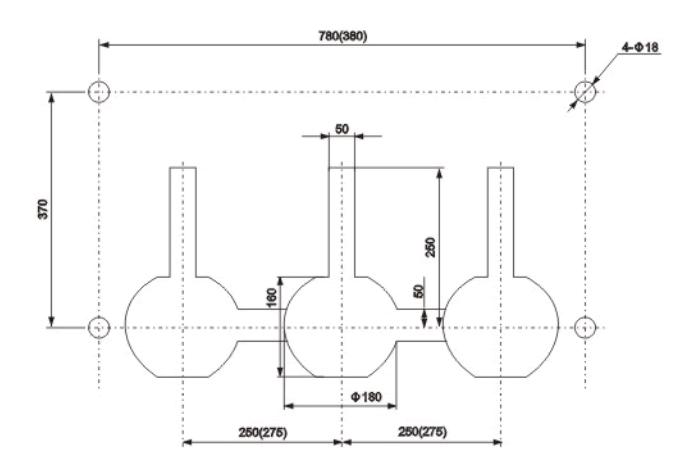

    ◎外形安装尺寸


    型号
    A
    B
    C
    D
    E
    GN22-12/1600-2000
    255
    305
    527
    490
    50
    GN22-12/2500-3150
    262
    325
    538
    494
    60

    型号
    A
    B
    C
    D
    E
    GN22-12C/1600-2000
    537
    255
    305
    807
    580
    GN22-12C/2500-3150
    539
    267.5
    330
    880
    630

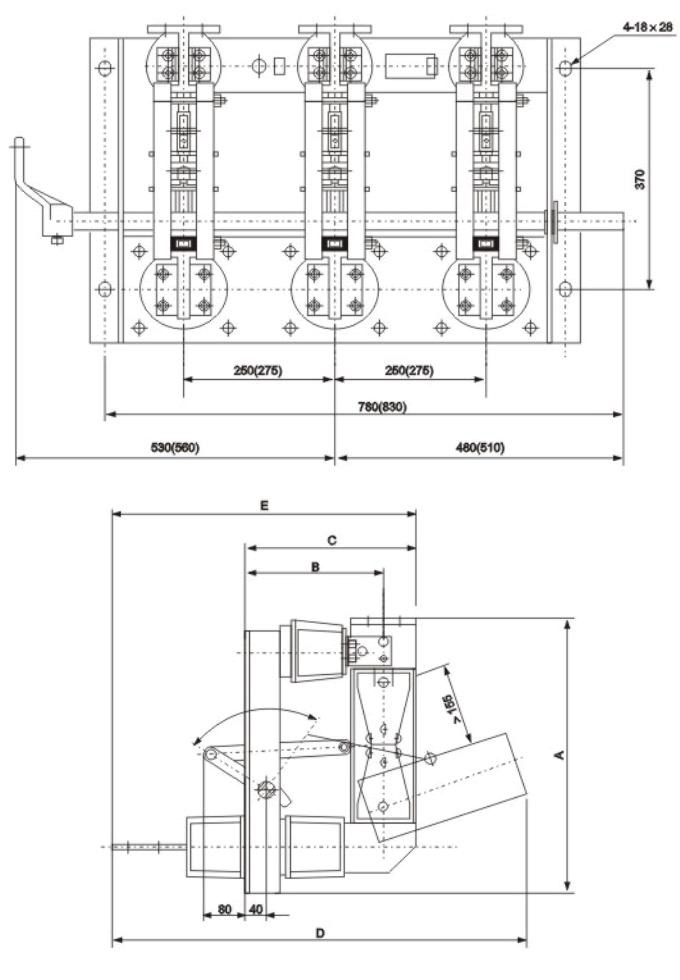

    GN22-12)型隔离开关

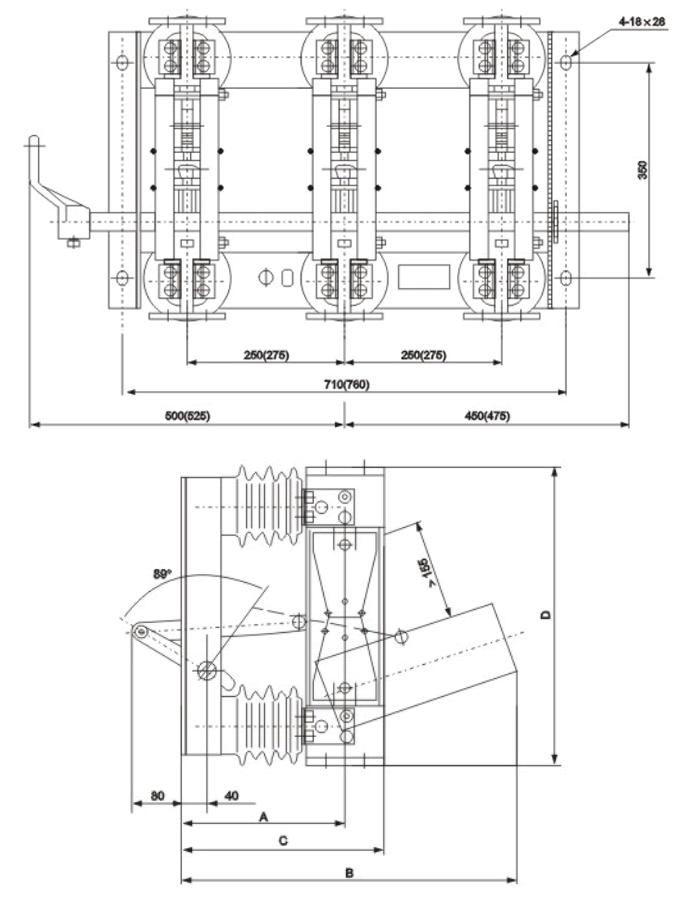

    GN22-12C型隔离开关
