  • 产品说明及使用方法:

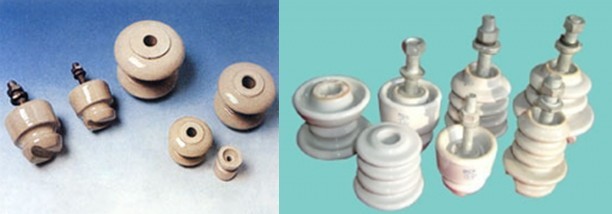

    PD、ED、EX、G低压架空电力线路瓷绝缘子


    一、概述

        用于直流或工频交流额定电压低于1000V的架空电力线路中,作绝缘和固定导线用。按其结构型式分为低压针式绝缘子、低压蝶式绝缘子、低压线轴式绝缘子。其安装使用地点的周围环境温度为-40℃~+40℃,海拔不超过1000m。


    二、技术标准

        JB/T 10585.1-2006 《低压电力线路绝缘子 第1部分:低压架空电力线路绝缘子》


    三、型号说明

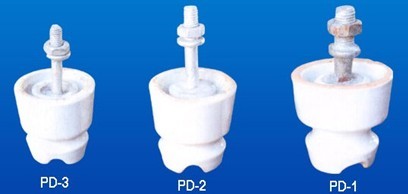

    针式:
        PD——低压线路针式绝缘子;
        “-”后数字为形状尺寸序数,“1”为尺寸最大的一种;
        T、M、W——安装连接形式代号,T表示铁担直脚,M表示木担直脚,W表示弯脚。
    蝶式:
        ED——低压线路蝶式绝缘子;
        “-”后数字为形状尺寸序数,“1”为尺寸最大的一种。
    线轴式:
        EX——低压线轴式绝缘子;
        “-”后数字为形状尺寸序数,“1”为尺寸最大的一种。


    四、外形技术参数

    低压针式绝缘子技术参数表

    产品

    型号

    主要尺寸   mm

    瓷件机械

    破坏强度

    不小于

    kN

    工频电压

      不小于

    kV

    重量

    kg

    H

    H1

    h

    h1

    h2

    D

    d1

    d2

    R

    R1

    干闪

    湿闪

    PD-1T

    1

    145

    80

    80

    50

    35

    80

    50

    16

    10

    10

    8

    35

    15

    0.8

    PD-1M

    1

    220

    80

    80

    50

    110

    80

    50

    16

    10

    10

    8

    35

    15

    0.92

    PD-2T

    1

    125

    69

    66

    45

    35

    70

    44

    12

    8

    8

    5

    30

    12



    PD-2M

    1

    195

    69

    66

    45

    105

    70

    44

    12

    8

    8

    5

    30

    12



    PD-2W

    2

    155

    72

    66

    45

    55

    70

    44

    12

    8

    8

    5

    30

    12



    低压蝶式绝缘子技术参数表

    产品

    型号

    主要尺寸   mm

    瓷件机械破坏强度

    不小于  kN

    工频电压 不小于 kV

    重量

    kg

    H

    h

    D

    d

    d1

    d2

    R

    干闪

    湿闪

    ED-1

    3

    90

    46

    100

    95

    50

    22

    12

    12

    22

    10

    0.8

    ED-2

    3

    75

    38

    80

    75

    42

    20

    10

    10

    18

    9

    0.5

    ED-3

    3

    65

    34

    70

    65

    36

    16

    8

    8

    16

    7

    0.25

    ED-4

    3

    50

    26

    60

    55

    30

    16

    6

    5

    14

    6



    低压线轴式绝缘子技术参数表

    产品

    型号

    主要尺寸   mm

    瓷件机械破坏强度

    不小于   kN

    工频电压 不小于 kV

    重量

    kg

    H

    h

    D

    d1

    d2

    R

    干闪

    湿闪

    EX-1

    4

    90

    45

    85

    55

    22

    12

    15

    22

    9



    EX-2

    4

    75

    37.5

    70

    45

    20

    10

    12

    18

    8



    EX-3

    4

    65

    32.5

    65

    40

    16

    8

    10

    16

    6



    EX-4

    4

    50

    25

    55

    35

    16

    6

    7

    14

    5



    低压鼓形(瓷珠)绝缘子技术参数表

    型号

    图号

    H

    h

    h1

    D

    d1

    d2

    R

    G-25

    5

    25

    15

    3

    22

    16

    7

    3

    G-38

    5

    38

    25

    3

    30

    20

    8

    5

    G-50

    5

    50

    35

    4

    36

    24

    9

    6

    G-60

    5

    60

    40

    5

    45

    30

    10

    7.5

    GK-50

    6

    50

    35

    -

    35

    24

    -

    6
