  • 产品说明及使用方法:

    CT8型弹簧操动机构

    一、概述

        CT8型弹簧操动机构可供操作SN-10系列少油断路器及之具有相当的合闸功能的少油断路器用, 其符合“GB1984-80”《交流高压断路器》和本产品“技术条件”的要求。主要指标达到或超过“IEC”标准。


    二、主要技术参数



    储能电机分为单相交流两用串激电动机,技术参数如表:

    型号

    HDZ-113

    HDZ-213

    HDZ-313

    额定工作电压(V)

    110

    220

    380

    额定电功率(A)







    20时线圈电阻值(Ω)

    正常合闸工作电压范围

    85%~110%额定工作电压



    65%~120%额定工作电压,小于30%额定工作电压时不得分闸



    合闸电磁铁技术参数如表:

    额定工作电压(V

    110

    220

    380

    48

    110

    220

    额定电功率(A

    9.5

    5

    6

    6

    2.3

    2.34

    额定电功率(W

    1045

    1100

    1140

    288

    253

    514.8

    20时线圈电阻值(Ω)

    3.65± 0.365

    14.7±1.47

    44.6± 4.6

    8.1±0.57

    44.6± 3.12

    94± 6

    正常合闸工作电压范围

    85%~110%额定工作电压



    合闸电磁铁技术参数如表

    额定工作电压(V

    110

    220

    380

    48

    110

    220

    额定电功率(A

    9.5

    5

    6

    6

    2.3

    2.34

    额定电功率(W

    1045

    1100

    1140

    288

    253

    514.8

    20时线圈电阻值(Ω)

    16.7±1.67

    69±6.9

    233±23.3

    24.8±1.74

    111±7.77

    430±30

    正常合闸工作电压范围

    85%~110%额定工作电压,小于30%额定工作电压时不得分闸

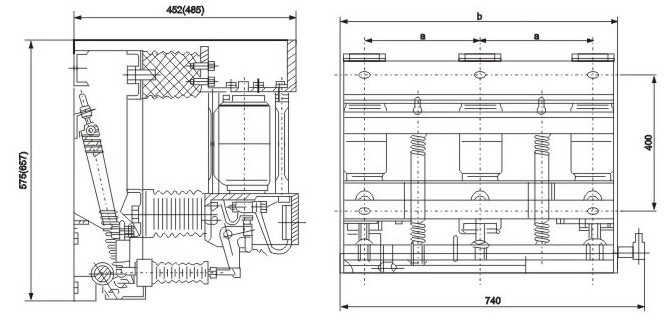

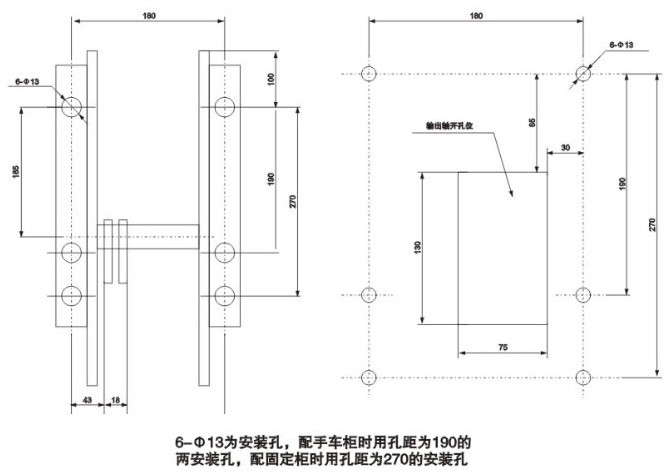

    三、外形安装尺寸
