  • 产品说明及使用方法:

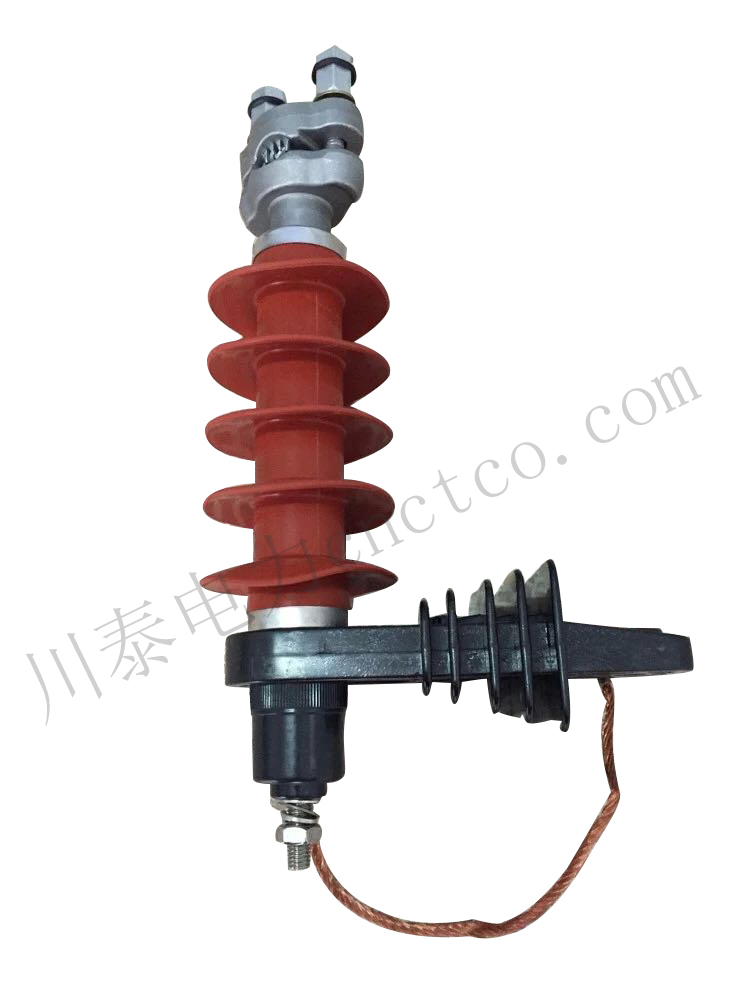

    交流输变电线路用避雷器

    一、概述

        交流输变电线路用有机复合外套氧化锌避雷器并联连接于绝缘子(串)的两端,是为了限制线路雷电过电压,提高线路的耐雷击水平,降低系统因雷击故障引起的跳闸率而专门设计的一种新型避雷器。安装方式主要为悬挂式(悬挂于输电杆塔上),也可座桩式安装。本公司生产的线路用复合外套金属氧化锌避雷器(悬挂式、座桩式)主要用于10~220kv交流电力输变电系统中,用来限制输变电线路可能出现的各种过电压,以保证输变电线路的安全运行。
        产品生产执行的标准为GB11032-2000(eqv IEC60099-4:1991)《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》、JB/T10497-2005《交流输电线路用复合外套用串联间隙金属氧化物避雷器》、JB/T8459-2006《避雷器产品型号编制方法》。


    二、产品特点

        1.整体模压成型,密封性能好,结构特殊,防潮防爆;
        2.散热性能好,具有较大的过电压吸收能力;
        3.体积小重量轻,安装灵活耐碰撞,抗拉强度高,运输无破损。
        4.最适宜安装在耐雷水平较低雷击跳闸率偏高的输电线路;干旱少雨的丘陵、山区;接地电阻较高的杆塔、大跨距的过江杆塔;操作过电压较高,需要对进入变电站前进行限制的场合;严重污秽的地区。


    三、使用条件

        1.环境温度为:-40℃~+40℃;
        2.海拔高度不超过2000m(高原地区订货时应说明);
        3.电源频率为48Hz~62Hz;
        4.最大风速不超过35m/s;
        5.地震裂度7度及以下地区;
        6.避雷器允许摆动,根据塔形,考虑悬挂方式及座桩方式。

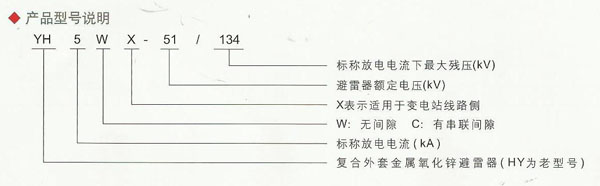

    四、产品型号说明

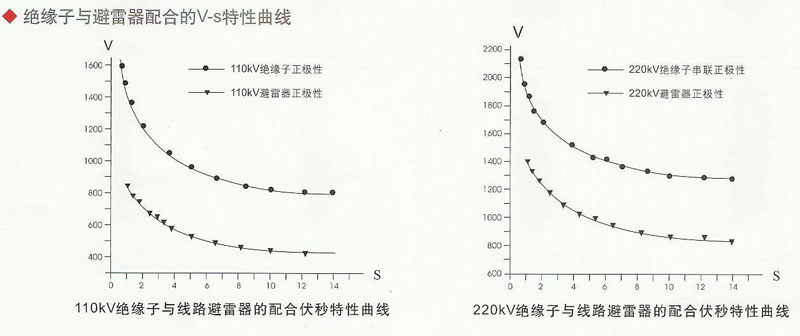

    五、绝缘子与避雷器配合的V-s特性曲线

    六、交流输变电线路用避雷器的使用选择

        交流输变电线路用避雷器分为无间隙避雷器及有串联间隙避雷器,有串联间隙避雷器又分为固定间隙避雷器和空气间隙避雷器,在使用上有各自的特点。
        1.无间隙避雷器始终参与线路运行,雷击线路时避雷器动作,常态时也可以吸收线路上的各种过电压能量,但避雷器故障失效时使母线对地它接,需停电人工摘除。我公司开发有无间隙避雷器配套使用串联脱离器系统,当避雷器故障失效时脱离器动作使避雷器与母线自动脱离。方便客户使用维护。
        2.有串联间隙避雷器不参于线路运行,延长了避雷器的使用寿命,雷击线路时避雷器间隙放电动作。固定间隙避雷器优点是间隙放电电压范围稳定,缺点是固定间隙失效相当于无间隙避雷器;空气间隙避雷器优点是常态下始终与系统脱离。雷击线路时避雷器间隙放电动作,缺点是间隙会随风摆动,间隙放电电压范文不稳定,我公司开发的弧形空气间隙最大限度的克服因摆动而造成间隙距离变化。


    七、线路无间隙型电气参数表

    避雷器型号

    系统额定电压

    避雷器额定电压

    持续运行电压

    直流参考电压(U1mA

    陂波冲击电流下残压

    雷电冲击电流下残压

    操作冲击电流下残压

    方波通流容量(2ms

    大电流冲击耐受

    图号

    kVr.m.s

    <kV

    >kV

    A

    kA

    HY5WX-17/50

    10

    17

    13.6

    25.0

    57.5

    50

    42.5

    150

    65

    22

    HY5WX-51/134

    35

    51

    40.8

    73.0

    154

    134

    114

    400

    100

    23

    HY5WX-54/134

    35

    54

    43.2

    77.0

    154

    134

    114

    400

    100

    HY5WX-96/250

    66

    96

    75

    140

    279

    250

    202

    400

    100

    24

    HY5WX-96/250

    66

    96

    75

    140

    279

    250

    202

    400

    100

    HY10WX-100/260

    110

    100

    78

    145

    291

    260

    211

    600

    100

    24

    HY10WX-102/265

    110

    102

    81.6

    152

    297

    265

    225

    600

    100

    HY10WX-108/281

    110

    108

    86.4

    157

    314

    281

    239

    600

    100

    HY10WX-114/300

    110

    114

    91.2

    165

    336

    300

    255

    600

    100

    HY10WX-120/320

    110

    120

    96.0

    174

    358

    320

    272

    600

    100

    HY10WX-126/328

    110

    126

    100.8

    183

    367

    328

    279

    600

    100

    HY10WX-204/530

    220

    204

    163.2

    297

    594

    530

    450

    800

    100

    25

    HY10WX-216/562

    220

    216

    172.8

    314

    628

    562

    478

    800

    100

    HY10WX-228/600

    220

    228

    182.4

    331

    627

    600

    510

    800

    100

    HY10WX-240/640

    220

    240

    192.0

    349

    716

    640

    544

    800

    100

    HY10WX-252/656

    220

    252

    201.6

    366

    734

    656

    558

    800

    100

    八、线路(有串联间隙)型电气参数表

    避雷器型号

    系统标称电压

    雷电冲击电流残压

    冲击放电电压

    工频耐受电压

    直流参考电压(U1mA

    串联间隙距离

    方波通流容量(2ms

    图号

    Kv(r.m.s)

    kVp

    kVp

    kV

    kV

    Mm

    A

    HY5CX-42/120

    35

    120

    240

    70

    60

    200

    400

    26

    HY5CX-51/134

    35

    134

    249

    70

    73

    200

    400

    HY5CX-69/198

    66

    198

    440

    140

    100

    350

    400

    27

    HY10CX-84/240

    110

    240

    525

    170

    132

    485

    500

    HY10CX-96/260

    110

    260

    525

    170

    140

    485

    500

    28

    HY10CX-100/260

    110

    260

    525

    170

    145

    448

    600

    HY10CX-108/280

    110

    280

    525

    170

    160

    485

    600

    HY10CX-168/480

    220

    480

    900

    340

    249

    900

    600

    HY10CX-192/520

    220

    520

    900

    340

    280

    900

    600

    29

    HY10CX-216/560

    220

    560

    900

    340

    320

    900

    600


        说明:35KV及以下悬挂式避雷器通常采用单耳或单孔挂板的悬挂方式,66kv及以下悬挂式避雷器通常采用球头-球头(球窝)悬挂方式,如需其他悬挂串联方式,订货时说明。我公司可协助用户设计各种灵活的悬挂方式。

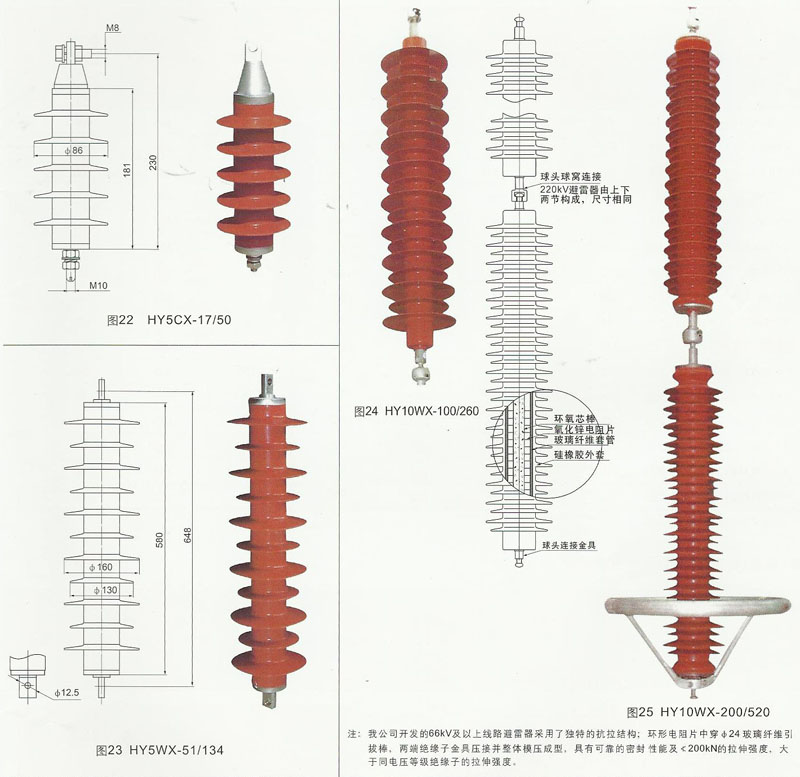

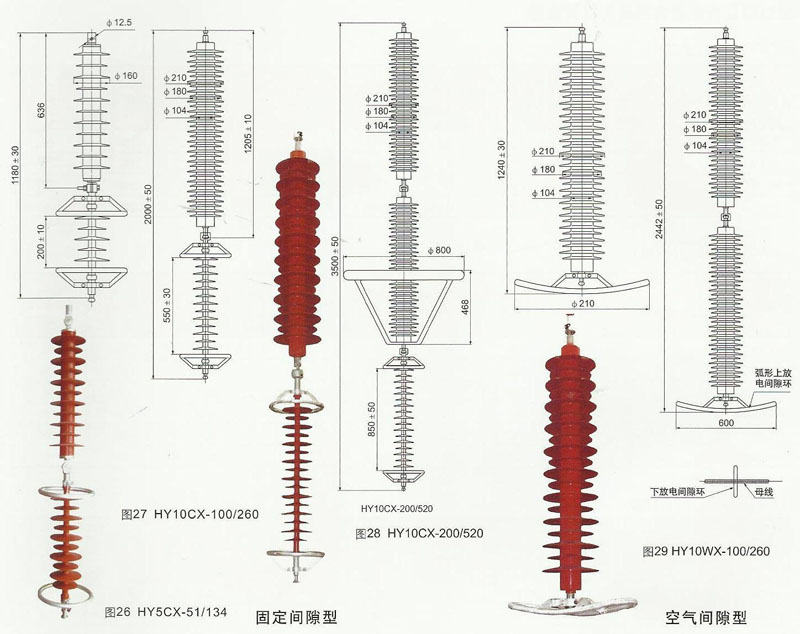

    九、外形
