  • 产品说明及使用方法:

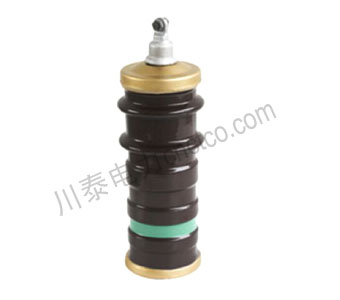

    FCD3系列阀式磁吹防爆避雷器

    一、适用范围

        FCD系列旋转电机用磁吹阀式避雷器,是用于保护相应额定电压的交流旋转电机(包括发电机、同步调相机、调频机、电动机)和 高频阻波器的绝缘,免受大气过电压的损害。


    二、结构特征

        FCD系列旋转电机用磁吹阀式避雷器,由于采用磁吹灭弧间隙,增大了灭弧能力,同时增大了续流值,相应地降低了残压。在火花 间隙旁并联分路电阻,使工频放电电压沿火花间隙均匀分布,提高工频放电电压,改善了冲击系数,而且利用改变间隙的主电容或杂散电容的办法,使间隙组之间的冲击电压分布不均匀,以降低避雷器的冲击放电电压,使其有较好的保护特性。

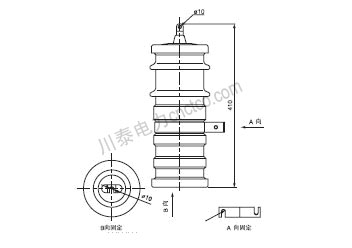

    三、尺寸图及参数

    特性参数











    产品型号

    电机额定电压

    kV

    (有效值)

    避雷器额定电压kV

    (有效值)

    工频放电电压

    kV

    冲击放电电压

    1.5-2.0μS

    ≮kV

    (峰值)

    8/20

    μS

    残压

    (5kA)

    ≮kV

    (峰值)

    通流能力

    电导电流

    伞径

    φ

    mm

    高度

    H

    mm

    2mS方波

    A

    8/20

    μS

    冲击

    kA

    外施电压

    kV

    电流值

    μA

    FCD3-3

    3.15

    3.8

    7.5-9.5

    9.5

    9.5

    400

    10

    3

    30

    100

    220

    FCD3-4

    4

    4.6

    9-11.4

    12

    12.0

    400

    10

    4

    30

    100

    220

    FCD3-6

    6.3

    7.6

    15-18

    19

    19.0

    400

    10

    6

    30

    100

    220

    FCD3-10

    10.5

    12.7

    25-30

    31

    31.0

    400

    10

    10

    30

    100

    270

    FCD3、FCD5系列特性表

    型号

    FCD3-2
    FCD5-2

    FCD3-3
    FCD5-3

    FCD3-4
    FCD5-4

    FCD3-6
    FCD5-6

    FCD3-10
    FCD5-10

    FCD3-13
    FCD5-13

    FCD3-15
    FCD5-15

    电机标称电压kV(有效值)



    3.15



    6.3

    10.5

    13.8

    15.75

    额定电压kV(有效值)

    2.3

    3.8

    4.6

    7.6

    12.7

    16.7

    19

    工频放电电压kV(有效值)

    4.55.7

    7.59.5

    911.4

    1518

    2530

    3339

    3744

    1.2/50μs冲击放电电压
    不大于kV(峰值)

    6

    9.5

    12

    19

    31

    40

    45

    残压(8/20μs)
    不大于kV(峰值)

    3kA

    6

    9.5

    12

    19

    31

    40

    45

    5kA

    6.4

    10

    12.8

    20

    33

    43

    49

    电导

    电流

    直流试验电压(kV)

    2

    3

    4

    6

    10

    13.2

    15

    电流不大于(μA)

    10

    10

    10

    10

    10

    10

    10
