    ZN-10/8户内内胶装支柱绝缘子

    一、户内支柱绝缘子概述

        户内支柱绝缘子用于额定电压6~35kV户内电站,变电所配电装置及电器设备,用以绝缘和固定导电部分。
        绝缘子适用于周围环境温度为-40℃~+40℃,安装地点海拔高度普通型不超过1000m,高原型不超过4000m。
        绝缘子按胶装结构分为外胶装,内胶装和联合胶装三种结构型式,绝缘子按额定电压与抗弯强度等级分类如下:

    额定电压

    kV

    抗弯强度kN

    外胶装

    内胶装

    联合胶装

    6

    3.757.5

    4

    10

    3.757.520

    4(7)816

    4

    20

    20

    30

    35

    (7.5)

    4(7.5)8

    注:表中()表示非标准等级


    二、绝缘子结构简介

        绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫,瓷件胶装部位分别采用上砂、滚花、挖槽等结构,以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉,金属附件表面涂灰磁漆。
        绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性,减少了维护测试工作量。
        绝缘子瓷件外形有多棱或少棱两种,多棱形增加了沿面距离,电气性能优于少棱形,除将逐步淘汰的外胶装支柱绝缘子外,其余产品均为多棱形。
        内胶装结构,由于金属附件胶入瓷件孔内,相应的增加了绝缘距离,提高了电气性能,同时也缩小了安装时所占空间位置,但由于内胶装对提高机械强度不利,故机械强度要求较高的绝缘子,宜采用联合胶装(即上附件采用内胶装,下附件采用外胶装)。

    三、技术标准

    户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

    四、型号说明

    Z——户内外胶装支柱绝缘子;
    ZN——户内内胶装支柱绝缘子;
    ZL——户内联合胶装支柱绝缘子;
    对于外胶装支柱绝缘子,破折号前字母L表示多棱式,字母A、B、D表示机械破坏负荷分别为3.75,7. 5,20kN。字母后分数,分子表示额定电压千伏数,分母为机械破坏负荷kN数。
    N——内胶装上下附件为单螺孔者;
    Y——外胶装和联合胶装下附件为圆形者;
    T——外胶装下附件为椭圆形者;
    F——外胶装下附件为方形者;
    G——高原型(老产品为GY)

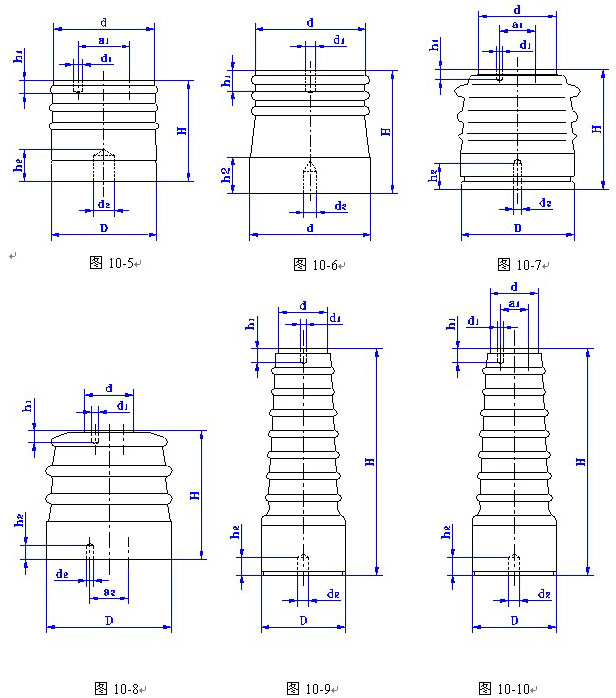

    五、外形及安装尺寸

    型号

    图号

    主要尺寸mm

    重量kg

    H

    D

    h1

    h2

    d

    d1

    d2

    a1

    a2

    ZN-6/4

    10-6

    100

    78

    18

    20

    60

    2-M8

    M12

    18

    -

    1.25



    10-6

    100

    78

    18

    20

    60

    M12

    M12

    -

    -

    1.25

    ZN-10/4

    10-6

    120

    82

    18

    20

    62

    2-M8

    M12

    18

    -

    1.6

    ZN-10/8

    10-6

    120

    100

    18

    25

    82

    2-M10

    M16

    24

    -

    2.55

    ZN-10/8N

    10-6

    120

    100

    18

    25

    82

    M16

    M16

    -

    -

    2.55

    ZN-10/16

    10-7

    170

    160

    18

    30

    100

    2-M12

    M20

    36

    -

    8.0



    10-8

    205

    190

    15

    20

    68

    4-M12

    4-M16

    40

    65

    15.0



    10-9

    320

    130

    20

    40

    70

    M10

    M16

    -

    -

    8.1



    10-10

    320

    130

    25

    75

    80

    2-M10

    M16

    30

    -

    10.1



    型号

    额定电压kv

    工频电压kv r.m.s

    全波冲击耐受电压kv peak

    抗弯及抗拉破坏负荷kN

    干耐受

    击穿

    ZN-6/4

    6

    36

    58

    60

    4



    6

    36

    58

    60

    4

    ZN-10/4

    10

    47

    75

    80

    4

    ZN-10/8

    10

    47

    75

    80

    8

    ZN-10/8N

    10

    47

    75

    80

    8

    ZN-10/16

    10

    47

    75

    80

    16



    20

    75

    120

    125

    30



    35

    110

    -

    195

    75



    35

    110

    -

    195

    75


    六、订货须知

    1. 订货时应注明型号及工厂代号。
    2. 图号供参考,户内有公称爬距的瓷件带伞裙。
