  • 产品说明及使用方法:

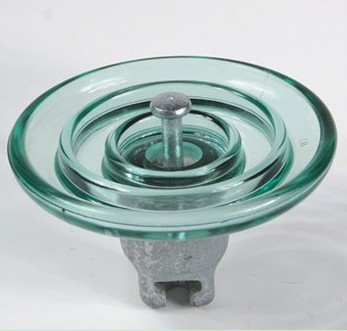

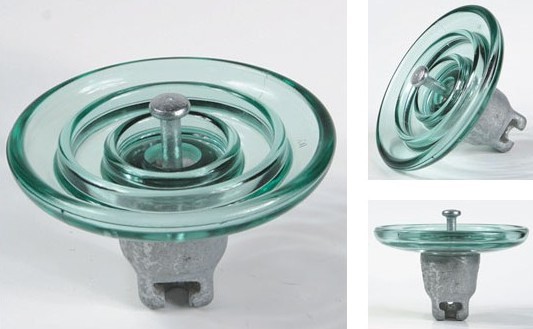

    LXWP-100耐污型悬式玻璃绝缘子

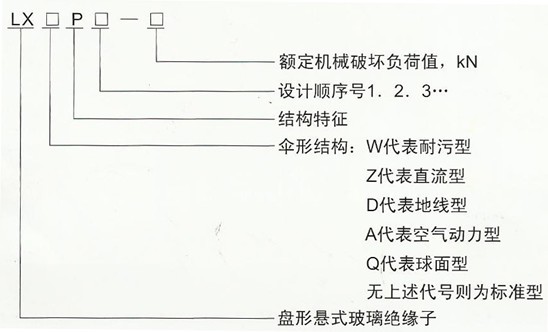

    一、型号


    二、外形及参数

    通用代号

    U100BP/146H

    U100BP/146H

    U100BP/146H

    电气绝缘子型号

    LXHP3-100

    LXHP4-100

    LXHP6-100

    ( mm )公称直径 D

    260

    280

    320

    ( mm )结构高度 H

    146

    146

    146

    ( mm )公称爬电距离 L

    400

    450

    550

    ( mm )联接型式

    16

    16

    16

    ( kN )机械破坏负荷

    100

    100

    100

    ( kN )逐个拉伸负荷试验

    50

    50

    50

    ( kV )工频湿耐受电压

    45

    45

    45

    ( kV )雷电冲击耐受电压

    110

    125

    140

    ( P.U )冲击击穿电压

    2.8

    2.8

    2.8

    ( kV )工频击穿电压

    130

    130

    130

    ( µV )无线电干扰 ( 10kV,1MHz)

    50

    50

    50

    ( kV )可见电晕 脚 /

    18/22

    18/22

    18/22

    工频电弧试验

    0.12s/20kA

    0.12s/20kA

    0.12s/20kA

    ( kg )绝缘子单片净重

    5.4

    5.8

    9.2
