  • 产品说明及使用方法:

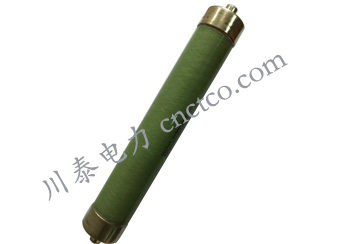

    油浸式变压器短路保护用高压限流后备熔断件

    一、概述:

    XRNT5-15.5油浸式变压器短路保护用高压限流后备熔断件(以下简 称熔断件)适用于交流50Hz,额定电压15.5KV,额定电流至175A的高压户内电力系统,作为电力变压器的短路保护。它与PRNTl3-15.5油浸式变压器过载保护用高压熔断器串联可提供全范围保护。

    二、基本参数:

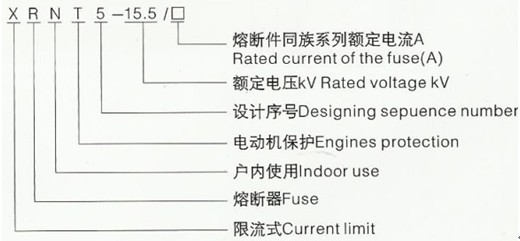

    三、型号说明:

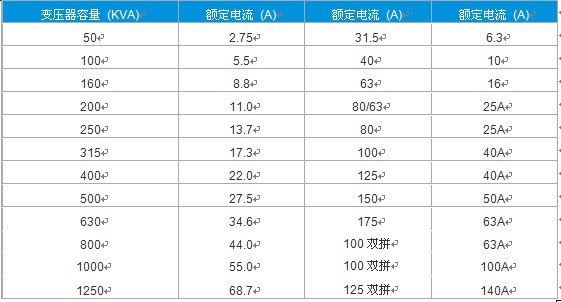

    四、熔断器的选用:

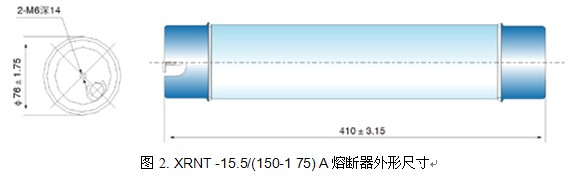

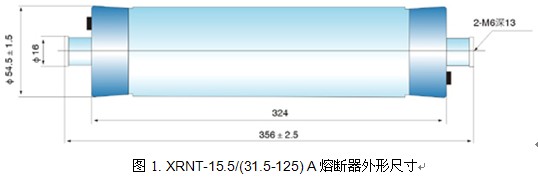

    五、外型及安装尺寸:



    六、熔断器的结构:

    熔断器为螺栓连接结构,是由熔体、熔管、帽、石英砂、骨架、密封圈等组成。熔体由纯银加工成高精度的变截面带状体。熔体有序地缠绕在骨架上 放置在熔管内,管内填充满石英砂作为灭弧介质。为适应浸入变压器油中使用,在帽和熔管之间采用密封圈,并用耐油、耐高温的 胶粘剂粘接,设置两道密封防线来确保可靠封口。





    七、熔断器的安装、使用、维护

    熔断器推荐水平安装
    当熔断器断后,必须换上型号尺码和参数相同的新熔断器,切勿以其它器件代替,在更换熔断器时,发现熔断器的
    熔管发黄属于正常现象。对三相安装的熔断器,除非已肯定仅其中一只承担过故障电流,否则即使一只熔断器动作,其它两只均应更换。
    熔断器的额定电流至
    175A。当用户需要更大电流等级时,推荐使用双拼熔断器。同时在使用双拼时要考虑到温度相互 影响因素,般要熔断器降容10-20%使用。
