    RN1,RN3单管高压熔断器

    一、RN1,RN3型户内高压限流熔断器概述

        RN1,RN3型户内高压限流熔断器,用于电力线路的过载及短路保护。所谓线路就是熔断器在短路电流达到峰值之前就将其切断的功能。
        熔断特性:当通过熔断器的电流为其额定电流的1.3倍时,1小时不熔断。



    二、RN1,RN3高压熔断器用途

        RN1,RN3型高压户内熔断器用于电力线路的过载及短路保护,这种熔断器具有较大的切断能力,亦可用以保护电力系统分出的之路,当线路短路电流达到最大值之前熔断器就将线路切断,因此是保护电力设备不受损坏的建议电器。



    三、RN1,RN3高压熔断器结构

        RN1,RN3型熔断器是由两个支柱绝缘子,触座,及熔丝管,座板等四部分组成。支柱绝缘子安装在座板上,触座固定在支柱绝缘子上,熔丝管则放在触座中固定,但两端的铜帽绕装在瓷管上,熔断管管内熔丝按额定电流的大小,用一根或多根熔丝绕到有棱的芯子上(额定电流小于7.5A的)或绕城螺旋形直接安装在管内(额定电流大于7.5安的)然后充填石英砂,两端铜帽用端盖压紧,用锡合牢,以保持密封。
        当通过过载电流或短路电流时,熔丝立即熔断,同时产生电弧,石英砂就立即把电弧熄灭,在熔丝熔断时,弹簧的拉线也同时熔断,并从弹簧内弹出,这就指示了熔断器完成任务。



    四、RN1,RN3高压熔断器使用说明

    ※RN1,RN3型户内充石英砂熔断器,适用于:
    (1)海拔高度不高于1000米。
    (2)周围介质温度不高于+40℃,不低于—40℃。

    ※RN1,RN3型熔断器,不能在下述环境进行工作:
    (1)相对湿度大于95%的户内场所。
    (2)有些燃烧货爆 炸危险的场所。
    (3)有剧烈震动,摆动或冲击的场所。
    (4)海拔高度超过2000米的地区。
    (5)空气污秽地区及特殊潮湿场所。
    (6)特殊场所(如用于X光线装置上)。



    五、熔体管结构

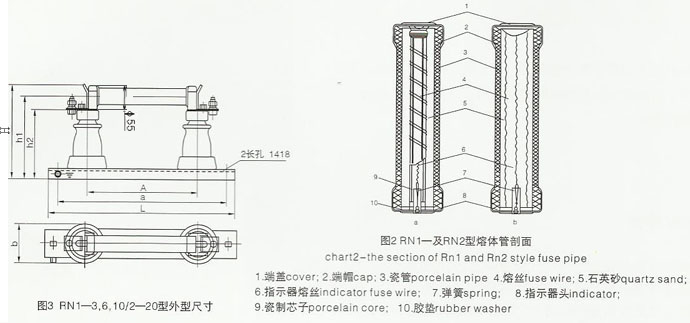

        熔体管时熔断器的主要部件,它是由熔丝装在瓷管中,在并瓷管中充填石英砂,两端密封而成。额定电流在7.5A以下及额定电压为35V的熔管,其熔丝是绕在特制的瓷芯上,如图2.a;额定电流在7.5A以上的熔体管;其熔丝是悬挂在瓷管中如图2.b。



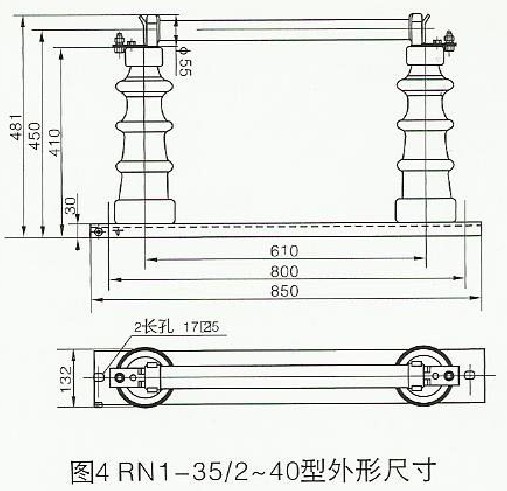

    六、外形及安装尺寸

    产品型号

    图号

    额定电压KV

    额定电流A

    主要尺寸

    A

    a

    l

    h2

    H

    b

    RN1, RN3-3/2

    3

    3

    2

    210

    400

    450

    125

    235

    85

    RN1, RN3-3/3

    3

    RN1, RN3-3/5

    5

    RN1, RN3-3/7.5

    7.5

    RN1, RN3-3/10

    10

    RN1, RN3-3/15

    15

    RN1, RN3-3/20

    20

    RN1, RN3-6/2

    6

    2

    310

    500

    550

    RN1, RN3-6/3

    3

    RN1, RN3-6/5

    5

    RN1, RN3-6/7.5

    7.5

    RN1, RN3-6/10

    10

    RN1, RN3-6/15

    15

    RN1, RN3-6/20

    20

    RN1, RN3-10/2

    10

    2

    410

    600

    650

    RN1, RN3-10/3

    3

    RN1, RN3-10/5

    5

    RN1, RN3-10/7.5

    7.5

    RN1, RN3-10/10

    10

    RN1, RN3-10/15

    15

    RN1, RN3-10/20

    20



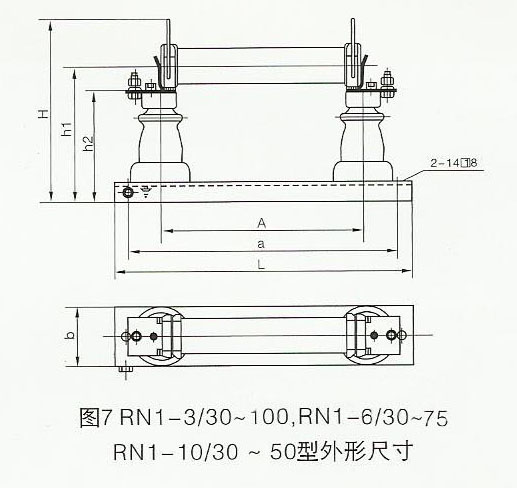

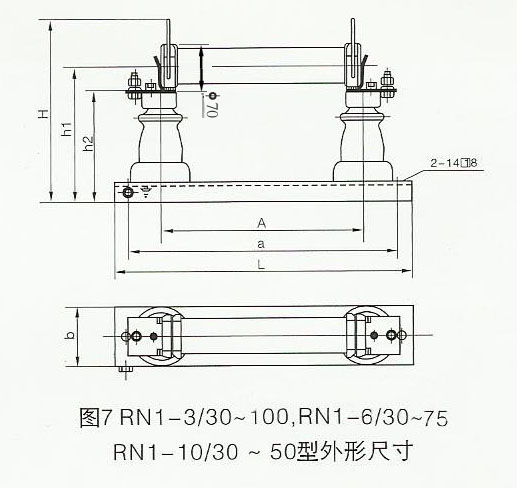

    产品型号

    图号

    额定电压KV

    额定电流A

    主要尺寸

    A

    a

    l

    h2

    H

    b

    RN1, RN3-3/30

    7

    3

    30

    210

    400

    450

    155

    235

    108

    RN1,RN3-3/40

    40

    RN1,RN3-3/50

    50

    RN1,RN3-3/75

    75

    260

    288

    RN1,RN3-3/100

    100

    RN1,RN3-6/30

    6

    30

    310

    500

    550

    235

    RN1,RN3-6/40

    40

    RN1,RN3-6/50

    50

    RN1,RN3-6/75

    75

    360

    288

    RN1,RN3-10/30

    10

    30

    410

    600
