  • 产品说明及使用方法:

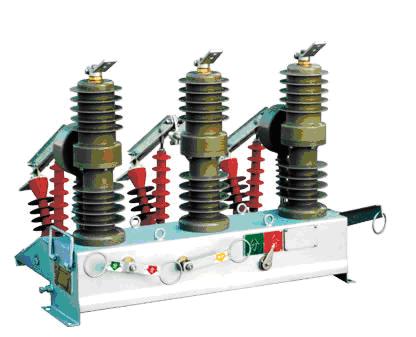

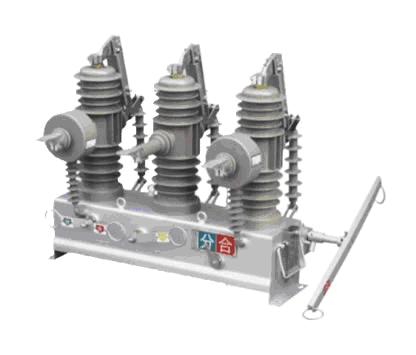

    ZW32-12G型户外高压真空断路器隔离开关组合电器

    一、概述

        主要用途ZW32-12系列柱式户外真空高压断路器是三相交流50Hz,额定电压12KV的户外高压开关设备,适合于开断,关全城市或者农村配电系统的负 荷电流,过载电流和短路电流。

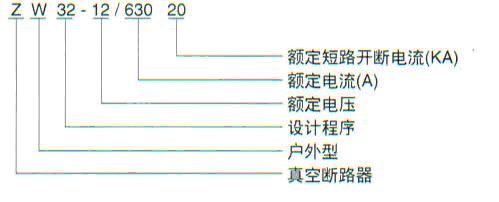

    二、型号意义


    三、主要技术参数

    项目

    单位

    ZW32-12/T400-12.5

    ZW32-12/T630-16

    ZW32-12/T630-20

    额定电压

    KV

    12

    额定电流

    A

    400

    630

    630

    额定短路开断电流

    KA

    12.5

    16

    20

    额定短路关合电流(峰值)

    31.5

    40

    50

    额定峰值耐受电流

    31.5

    40

    50

    额定短路耐受电流

    12.5

    16

    20

    额定短路持续时间

    S

    4

    额定绝
    缘水平

    雷电冲击耐压

    Kv

    相间、 对地75、 断口85

    lmin工频耐压

    相间、 对地42、 断口48



    额定操作顺序



    -0.3s-合分-180s-合分(电动机构)

    额定短路开断电流次数

    30

    机械寿命

    10000

    额定操作电压(分合线圈)

    V

    Dc220 110 Ac220 110

    动静触头允许磨损厚度

    mm

    3

    过电流脱扣器额定电流

    A

    5

    电流互感器电流比



    200/5 400/5 600/5

    触头开柜

    mm

    9±1

    角头超程

    2±0.5

    平均分闸速度

    mm

    1.2±0.3

    平均合闸速度

    0.6±0.2

    分闸时间

    m/s

    30-60

    合闸时间

    20-40

    合闸弹跳时间

    2

    三相分合闸同期性

    2

    每相回路直阻

    ms

    80

    储能
    电机



    额定电压

    V

    -220



    额定功率

    W

    200



    储能时间

    S

    8

    质量

    kg

    85

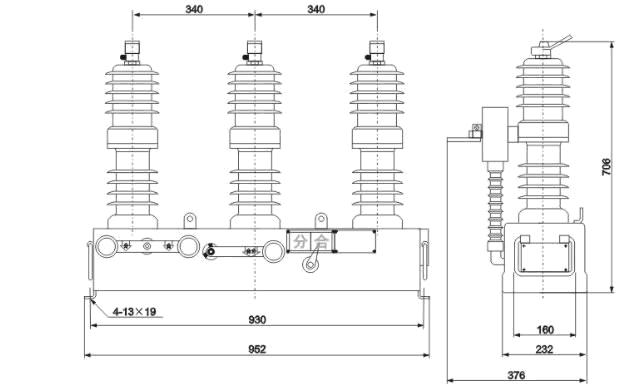

    四、外形安装尺寸
