  • 产品说明及使用方法:

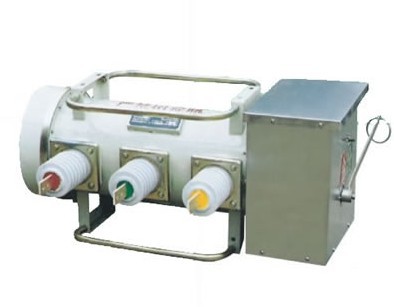

    LW3-12(G)ⅠⅡⅢ型户外高压六氟化硫断路器




    一、概述

        LW3-10ⅠⅡ 型户外高压六氟化硫断路器是以SF6气体作为绝缘和灭弧介质的新型户外高压断路器。灭弧室采用旋弧原理,断路器和操作机动为整体结构。与其它10KV等级户外断路器械相比,本产品具有结构简单,灭弧和绝缘性能可靠,操作功率小,额定参数高电气寿命和不检修周期等显著优点。
        产品分为Ⅰ型和Ⅱ型二种。其区别在于Ⅰ型配有手动储能弹簧操动机构主要供柱上用,Ⅱ型配电动机储能簧操动机构,除了实现就地手控操作外,还可实现远距离控制和自动重合闸操作,适用于中小型电站中作为控制和保护之用。

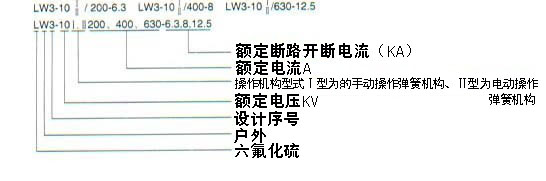

    二、型号说明

    三、主要技术参数

    序号

    名称

    单位

    数据

    1

    总行程

    mm

    58±2

    2

    超行程

    mm

    22±1

    3

    相间不相期

    Ⅰ型

    ms

    1.5

    Ⅱ型

    ms

    3

    4

    刚合速度

    ms

    2.6±0.2

    5

    刚分速度

    m/s

    2.6±0.2

    6

    每相回路电阻

    μΩ

    130

    7

    脱扣器脱扣电流

    A

    55.5

    8

    ,合闸线圈额定电压

    V

    220

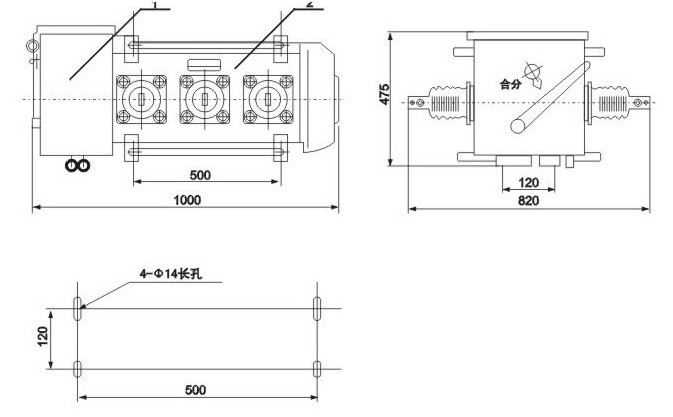

    四、外形安装尺寸
