    DW8-35系列户外高压多油断路器(DW1,DW2,DW5)

    一、概述

        DW8-35高压多油断路器系三相交流50Hz户外高压电器设备,配用CD11-Ⅺ型直流电磁操动机构,适用于35kv输配电系统的控制和保护。每台产品只能附装两种CT(型号、电流比规格都完全相同时才是同一种CT),数量最多为12只。


    二、主要技术参数

    项目

    单位

    数据

    额定电压

    KV

    35

    额定工作电压

    KV

    40.5

    额定电流

    A

    1000

    额定开断电流

    KA

    16.5

    额定开断容量

    MVA

    1000

    额定关合电流(峰值)

    KA

    41

    动稳定电流(峰值)

    KA

    41

    4秒热稳定电流

    KA

    16.5

    自动重合闸无电流间隔时间

    S

    0.5

    额定操作循环



    0.5s-合分-180s-合分

    机构额定合闸电压(直流)

    V

    110/220

    机构合闸电流

    A

    200100

    机构额定分闸电压(直流)

    V

    110/220  24/48

    机构分闸电流

    A

    5/2.5  37/18.5

    瓷套泄漏比

    cm/kv

    2.5

    重量(无油)

    Kg

    1470

    油重

    kg

    380

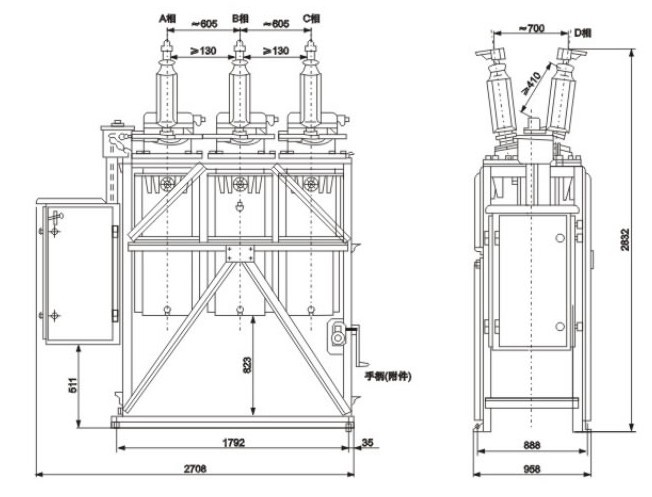

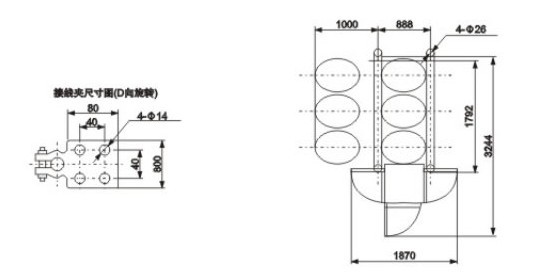

    三、外形及安装尺寸
